Серія QCTF-QCBF (Ø20 - Ø40)
3D
Серія QCTF-QCBF
Серія QCTF-QCBF
Завантажити каталог

Параметри сортування:

Опис

Модулі лінійного переміщення розроблені для використання в обмеженому просторі, здатні сприймати підвищене радіальне навантаження і крутний момент. Доступні два виконання: із підшипником ковзання і самозмащуванням (бронза) (Мод. QCTF, для сприймання високих згинальних навантажень на штоці), та з лінійним кульковим підшипником (Мод. QCBF, для випадків, в яких необхідна висока точність прямолінійного руху). Модулі доступні із трьома варіантами демпфування: А – механічне демпфування (стандарт); В – із двома гідроамортизаторами, які розташовані на корпусі; С – із одним гідроамортизатором, який розташований на задній платформі. Варіанти В і С підходять для переміщення великогабаритних об’єктів.



ТАБЛИЦЯ ЗНАЧЕНЬ СТАНДАРТНОГО ХОДУ ЦИЛІНДРІВ



◆ = Тип А і С

● = Амортизація з двох сторін Тип B

Нестандартна величина ходу доступна тільки за замовленням.

ПРИМІТКА: Для нестандартних ходів використовувати розміри на кресленні, які відповідають найближчому більшому стандартному ходу з таблиці. ПРИКЛАД: для пневмоциліндра з ходом 120 мм, необхідно обрати розміри на кресленні, що відповідають пневмоциліндру з ходом 125 мм; 105 мм (> 100 мм), то розміри також будуть відповідати циліндру з ходом 125 мм. Хід більше 200 мм – на замовлення.



Ø 20 20 30 40 50 75 100 125 150 175 200
20 ◆   ◆ ◆ ◆ ◆ ● ◆ ● ◆ ● ◆ ● ◆ ● ◆ ●
25 ◆   ◆ ◆ ◆ ◆ ● ◆ ● ◆ ● ◆ ● ◆ ● ◆ ●
32   ◆     ◆ ◆ ◆ ● ◆ ● ◆ ● ◆ ● ◆ ●
40   ◆     ◆ ◆ ◆ ● ◆ ● ◆ ● ◆ ● ◆ ●



ЗУСИЛЛЯ НА ПЛАТФОРМІ ЦИЛІНДРІВ ДВОСТОРОННЬОЇ ДІЇ СЕРІЇ QCTF, QCBF



Зусилля на штоці при прямому робочому ході                                                                Значення в Ньютонах



Ø ПОРШНЯ

БЕЗШТОКОВА

ПОРОЖНИНА

 ТИСК
МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар)
мм см2 0,10 (1) 0,20 (2) 0,30 (3) 0,40 (4) 0,50 (5) 0,60 (6) 0,70 (7) 0,80 (8) 0,90 (9) 1 (10)
20 3,14 27,72 55,4 83,2 110,9 138,6 166,3 194,1 221,8 249,5 277,2
25 4,91 43,32 86,6 130,0 173,3 216,6 259,9 303,2 346,5 389,9 433,2
32 8,04 70,97 141,9 212,9 283,9 354,9 425,8 496,8 567,8 638,7 709,7
40 12,56 110,89 221,8 332,7 443,6 554,5 665,4 776,2 887,1 998,0 1108,9



Зусилля на штоці при зворотному ході



Ø ПОРШНЯ Ø ШТОКУ

ШТОКОВА

ПОРОЖНИНА

 ТИСК
МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар) МПа (бар)
мм мм см2 0,10 (1) 0,20 (2) 0,30 (3) 0,40 (4) 0,50 (5) 0,60 (6) 0,70 (7) 0,80 (8) 0,90 (9) 1 (10)
20 10 2,36 20,79 41,6 62,4 83,2 104,0 124,8 145,5 166,3 187,1 207,9
25 12 3,78 33,34 66,7 100,0 133,3 166,7 200,0 233,4 266,7 300,0 333,4
32 16 6,03 53,23 106,5 159,7 212,9 266,1 319,4 372,6 425,8 479,1 532,3
40 16 10,55 93,15 186,3 279,4 372,6 465,7 558,9 652,0 745,2 838,3 931,5

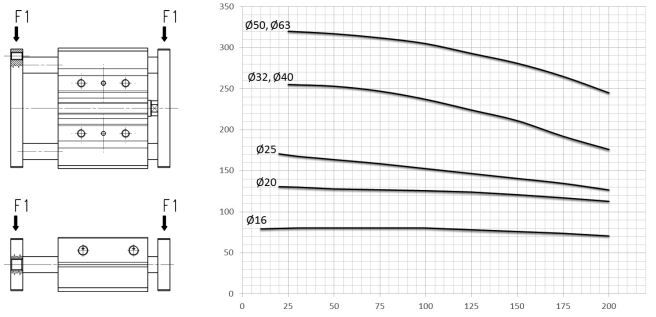

ТАБЛИЦЯ МАКС. ДОПУСТИМОГО НАВАНТАЖЕННЯ НА ОДНУ ПЛАТФОРМУ. СЕРІЯ QCTF



Для бронзових втулок

F1 (Н) 1Н = 0.102 кгс

Максимально допустиме навантаження (F1) як функція ходу

QCTF



Значення в Ньютонах

Хід
Ø 10 20 25 30 40 50 75 100 125 150 175 200
20 - 131 - 130 129 128 127 126 124 121 117 113
25 - 171 - 168 166 164 159 153 147 141 135 127
32 - - 255 - - 253 247 237 224 211 192 176
40 - - 256 - - 253 247 237 224 211 192 176

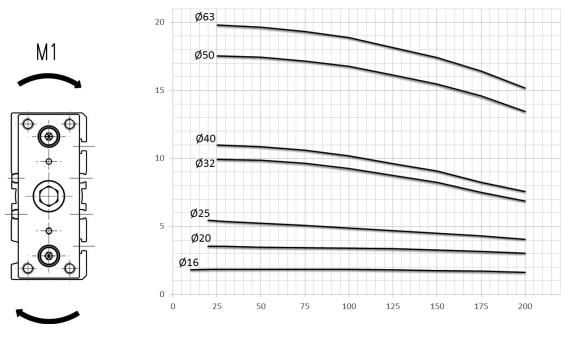

ТАБЛИЦЯ МАКС. ДОПУСТИМОГО КРУТНОГО МОМЕНТУ. СЕРІЯ QCTF



Для бронзових втулок

M1 (Н*м)

1Н*м = 0,102 кгс*м

Максимально допустимий момент (M1) як функція ходу

QCTF_1



Значення в Н*м

Хід
Ø 10 20 25 30 40 50 75 100 125 150 175 200
20 - 3,5 - 3,5 3,5 3,5 3,4 3,4 3,3 3,3 3,2 3,1
25 - 5,5 - 5,4 5,3 5,2 5,1 4,9 4,7 4,5 4,3 4,1
32 - - 9,9 - - 9,9 9,6 9,2 8,7 8,2 7,5 6,9
40 - - 11,0 - - 10,9 10,6 10,2 9,6 9,1 8,3 7,6

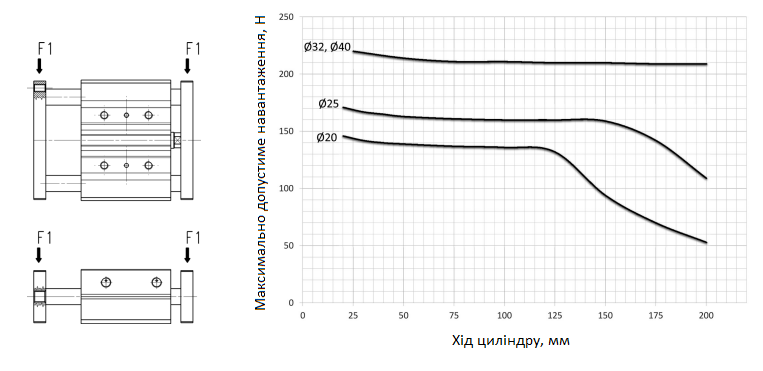

ТАБЛИЦЯ МАКСИМАЛЬНО ДОПУСТИМОГО НАВАНТАЖЕННЯ НА ОДНУ ПЛАТФОРМУ. СЕРІЯ QCBF



F1 (Н)

1Н = 0,102 кгс

Приклад: QCBF2A025A020

F = 171 Н

QCBF

Значення в Ньютонах

Хід
Ø 10 20 25 30 40 50 75 100 125 150 175 200
20 - 146 - 142 140 139 137 136 134 94 70 53
25 - 171 - 167 165 163 161 160 160 159 142 109
32 - - 228 - - 219 214 214 212 212 211 210
40 - - 228 - - 219 214 214 212 212 211 210



ТАБЛИЦЯ МАКСИМАЛЬНО ДОПУСТИМОГО КРУТНОГО МОМЕНТУ. СЕРІЯ QCBF



М1 (Н*м)

1Н*м = 0,102 кгс*м

Приклад: QCBF2A025A020

М = 5,5 Н*м

QCBF_1

Значення в Ньютонах

Хід
Ø 10 20 25 30 40 50 75 100 125 150 175 200
20 - 3,9 - 3,8 3,8 3,8 3,7 3,7 3,6 2,5 1,9 1,4
25 - 5,5 - 5,3 5,3 5,2 5,2 5,1 5,1 5,1 4,5 3,5
32 - - 8,6 - - 8,3 8,2 8,2 8,2 8,2 8,2 8,2
40 - - 9,8 - - 9,4 9,2 9,2 9,1 9,1 9,1 9,0



Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії



Конструкція

компактний з напрямними

QCTF – напрямні з підшипником ковзання

QCBF – напрямні з підшипником кочення
Дія двостороння
Матеріали

корпус – анодований алюміній

шток – неіржавна сталь AISI 420B

платформа – оцинкована сталь

QCTF напрямні – неіржавна сталь AISI 420B

QCBF напрямні – хромована сталь Cf53 з поверхневим загартуванням

ущільнення – поліуретан
Кріплення різьбові і гладкі отвори у корпусі циліндру
Хід (мін. - макс.) див. таблицю
Робоча температура 0°C ÷ 80°C (при сухому повітрі -20°C)
Швидкість 50 ÷ 500 мм/с
Гальмування в кінці ходу тип А

шток висунений – механічне гальмування

шток втягнутий – механічне гальмування

Ми рекомендуємо уникати ситуацій, коли поршень контактує з кришкою циліндру в кінці ходу
Гальмування в кінці ходу тип В шток висунений – гідроамортизатор
шток втягнутий – гідроамортизатор
Гальмування в кінці ходу тип С шток висунений – гідроамортизатор
шток втягнутий – механічне демпфування
Ми рекомендуємо уникати ситуацій, коли поршень контактує з кришкою циліндру в кінці ходу.
Робочий тиск 1 ÷ 10 бар
Робоче середовище очищене повітря без необхідності маслорозпилення. Потребує встановлення відцентрового фільтру 25 мкм, для забезпечення класу очищення повітря за стандартом ISO 8573-1: 2010 [7: 8: 4].



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.

Каталог продукції представленний на сайті camozzi.ua
