Опис
Розташування поршня визначається магнітними датчиками місцеположення, які закріплюються на пневмоциліндрі. Пневмоциліндри цієї серії оснащені пристроями демпфування в кінці ходу з регулюванням інтенсивності гальмування. Крім того, поршень має пластикові шайби, які забезпечують безшумну зупинку в крайніх положеннях. Передня кришка пневмоциліндру оснащена напрямною бронзовою втулкою. Довжина ходу стандартних циліндрів Серії 41 до 2700 мм.
ТАБЛИЦЯ ЗНАЧЕНЬ СТАНДАРТНОГО ХОДУ ЦИЛІНДРІВ ДВОСТОРОННЬОЇ ДІЇ СЕРІЇ 41
✖ = двосторонньої дії
Ø | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 200 | 250 | 300 | 320 | 400 | 500 |
160 | ✖ | ✖ | ✖ | ✖ | ✖ | ✖ | ||||||||
200 | ✖ | ✖ | ✖ |

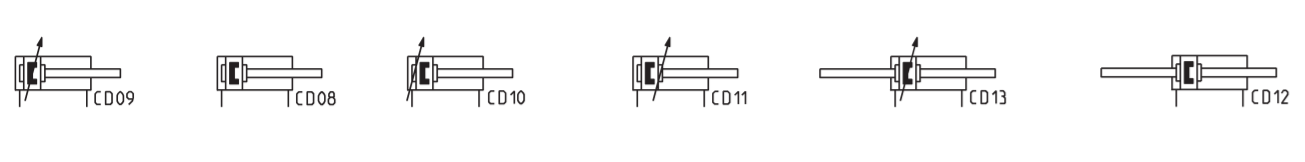

ПНЕВМАТИЧНІ СИМВОЛИ
РЕМКОМПЛЕКТИ
Діаметр поршня, мм | Кодування ремкомплекта | Склад ремкомплекту |
160 200 |
K02-40-160 K02-40-200 |
Антифрикційне кільце - 1 шт. Ущільнююче кільце для кришки - 2 шт. Ущільнююче кільце поршня - 1 шт. Ущільнююче кільце регулювального гвинта - 2 шт. Манжета штока - 1шт. Манжета поршня - 2 шт. Манжета гальмівна - 2 шт. Ударна шайба - 2 шт. |
ЦИЛІНДРИ ПНЕВМАТИЧНІ СЕРІЇ 41 ІЗ СПЕЦІАЛЬНИМ ЗАКІНЧЕННЯМ ШТОКА

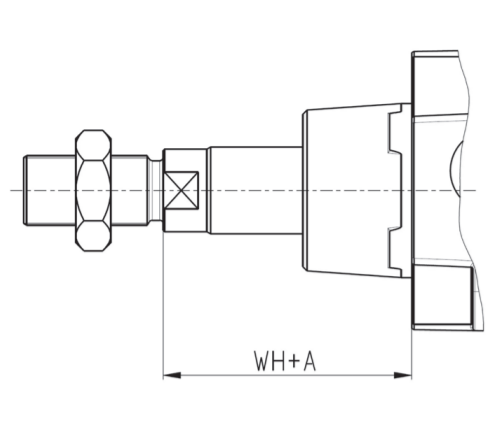

Подовжений штокВ кінці Кодування циліндру в дужках вказується розмір А – подовження штока в мм. Максимальне подовження штока А = 500 мм.Приклад для замовлення:41M2P160A0100(50) – шток подовжений на 50 мм.Для виконання з двостороннім штоком (41M6), другий шток буде виконаний без змін.
|
_________________________________________________________________________________________________________

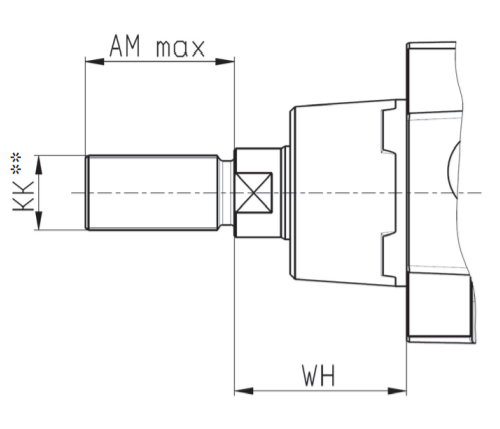

Шток із спеціальною різьбою✻В кінці Кодування циліндру в дужкахвказується діаметр різьби, крок та довжина в мм.Приклад для замовлення: 41M2P160A0100(M12X1,5-20) – різьба М12,крок 1,5 мм, довжина 20 мм.Доступні варіанти спеціальної різьби дивіться в таблиці нижче.Для виконання з двостороннім штоком (41M6), другий шток буде виконаний без змін.
|
_________________________________________________________________________________________________________

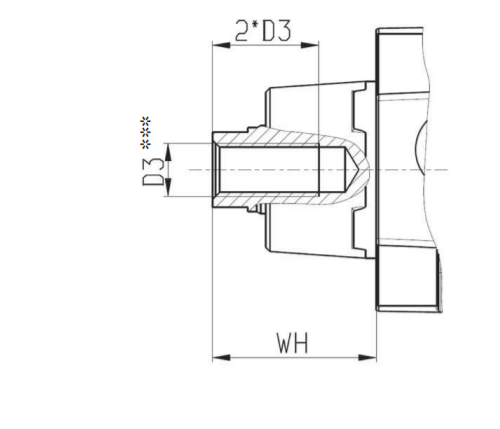

Шток із внутрішньою різьбоюВ кінці Кодування циліндру в дужках вказується розмір різьби та через тире символ F - внутрішня різьба.Приклад для замовлення:41M2P160A0100(M8-F) – різьба внутрішня (D3) – М8, глибина різьбового отвору 16 мм.Додаткова вказівка: внутрішня різьба на штоці виконується тільки з основним (великим) кроком.Глибина різьбового отвору дорівнює двом діаметрам. Доступні варіанти спеціальної різьби дивіться в таблиці нижче.Для виконання з двостороннім штоком (41M6), другий шток буде виконаний без змін.
|
_________________________________________________________________________________________________________
✻ - До складу циліндрів із спеціальною різьбою – гайки не входять.
✻✻ - Різьба КК – в дужках крок різьби великий і дрібний згідно ГОСТ 9510.
✻✻✻ - Різьба D3 – крок різьби великий, глибина різьбового отвору дорівнює двом діаметрам.
Можливі замовлення комбінованих виконань: подовжений шток та спеціальна різьба. Приклад для замовлення:
41M2P160A0100(50M8-F) – розмір WH подовжений на 50 мм та різьба внутрішня (D3) – М8.
Приклад для замовлення:
41M2P160A0100(50M12X1,5-20) – розмір WH подовжений на 50 мм та різьба (KK) – М12, крок 1,5 мм, довжина 20 мм.
ДОСТУПНІ ВАРІАНТИ СПЕЦІАЛЬНОЇ РІЗЬБИ
Ø, мм | WH, мм | AM max, мм | D3 | KK |
160 | 80 | 100 | М20, М24, М30 | M20 (2,5; 2; 1,5), М24 (3; 2), М27 (2; 1,5), М30 (3,5; 2), М36 (4; 3; 2) |
200 | 95 | 100 | М24, М30 | М24 (3; 2), М27 (2; 1,5), М30 (3,5; 2), М36 (4; 3; 2) |
Код | Найменування |
---|
Конструкція |
профіль із шпильками всередині |
Дія |
двосторонньої дії |
Матеріали |
кришки і поршень – алюміній, шток – неіржавна сталь AISI 420B, гайка штока – оцинкована сталь, гільза – анодований алюмінієвий профіль, шпильки і гайки шпильок – оцинкована сталь, ущільнення – NBR |
Кріплення |
різьбові отвори шпильок, передній / задній фланець, лапи, центральні / передні / задні підвіси, шарніри, цапфа. |
Стандартний хід |
10 ÷ 2700 мм (з кратністю в 1 мм) |
Робоча температура |
0°C ÷ 80°C (при сухому повітрі -20°C) |
Робочий тиск |
1 ÷ 10 бар |
Швидкість (без навантаження) |
10 ÷ 500 мм/с |
Робоче середовище |
очищене повітря без необхідності маслорозпилення. Потребує встановлення відцентрового фільтру 25 мкм, для забезпечення класу очищення повітря за стандартом ISO 8573-1:2010 [7:8:4]. |
