Серія 47 (Ø32 - Ø63) ISO 15552 DIN | ISO 6431 | VDMA 24562

Опис

Розташування поршня визначається магнітними датчиками місцеположення, які закріплюються на циліндрі. Циліндри цієї серії оснащені пристроями демпфування в кінці ходу з регулюванням інтенсивності гальмування. Довжина ходу стандартних циліндрів Серії 47 до 2700 мм.

РЕМКОМПЛЕКТИ

ø поршня, мм	Кодування
32	K02-40-32
40	K02-40-40
50	K02-40-50
63	K02-40-63

ТАБЛИЦЯ ЗНАЧЕНЬ СТАНДАРТНОГО ХОДУ ЦИЛІНДРІВ ДВОСТОРОННЬОЇ ДІЇ СЕРІЇ 47

100

125

150

160

200

250

300

320

400

500

✖

✖ = двосторонньої дії

ЦИЛІНДРИ ПНЕВМАТИЧНІ СЕРІЇ 47 ІЗ СПЕЦІАЛЬНИМ ЗАКІНЧЕННЯМ ШТОКА

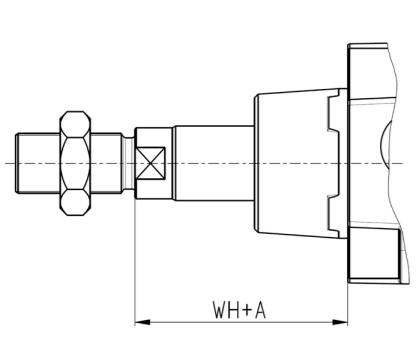

Подовжений шток

В кінці кодування циліндра в дужках вказується розмір А – подовження штока в мм. Максимальне подовження штока А = 500 мм.

Приклад для замовлення:

47M2P080A0100(50) – шток подовжений на 50 мм.

________________________________________________________________________________________________________

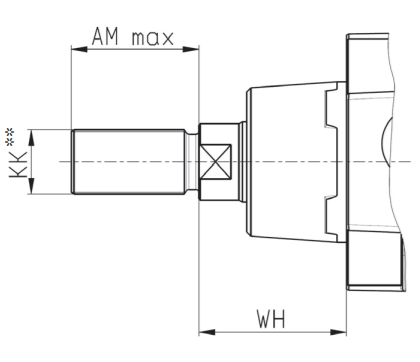

Шток із спеціальною різьбою^✻

В кінці кодування циліндра в дужках вказується діаметр різьби, крок та довжина в мм.

Приклад для замовлення: 47M2P080A0100(М12х1,5-20) – різьба М12, крок 1,5 мм, довжина 20 мм.

Доступні варіанти спеціальної різьби дивіться в таблиці нижче.

________________________________________________________________________________________________________

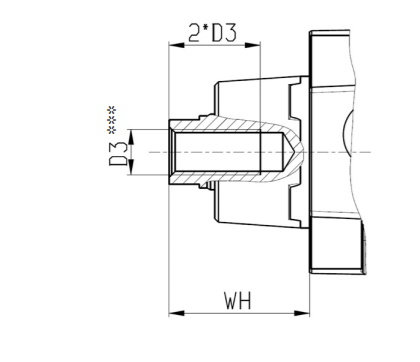

Шток із внутрішньою різьбою

В кінці кодування циліндра в дужках вказується розмір різьби та через тире символ F – внутрішня різьба.

Приклад для замовлення:

47M2P080A0100(M10-F) – різьба внутрішня (D3) – М10, глибина різьбового отвору 20 мм.

Додаткова вказівка: внутрішня різьба на штоці виконується тільки з основним (великим) кроком.

Глибина різьбового отвору дорівнює двом діаметрам. Доступні варіанти спеціальної різьби дивіться в таблиці нижче.

________________________________________________________________________________________________________

^{✻ -}До складу циліндрів із спеціальною різьбою – гайки не входять.

^{✻✻ -}Різьба КК – в дужках крок різьби великий і дрібний згідно ISO 965-1:1998.

^{✻✻✻ -}Різьба D3 – крок різьби великий, глибина різьбового отвору дорівнює двом діаметрам.

Можливі замовлення комбінованих виконань: подовжений шток та спеціальна різьба.

Приклад для замовлення: 47M2P080A0100(50M10-F) – розмір WH подовжений на 50 мм та різьба внутрішня (D3) – М10.

Приклад для замовлення: 47M2P080A0100(50М12х1,5-20) – розмір WH подовжений на 50 мм та різьба (KK) – М12, крок 1,5, довжина 20 мм.

ДОСТУПНІ ВАРІАНТИ СПЕЦІАЛЬНОЇ РІЗЬБИ

Ø, мм	WH, мм	AM max, мм	D3	KK
32	26	60	M5, M6, M8	M6, M8 (1,25; 1), M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25)
40	30	60	M6, M8, M10	M6, M8 (1,25; 1), M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), M16 (2; 1,5)
50	37	60	М8, М10, М12	M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5)
63	37	60	М10, М12	M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5)

Кодування замовлення

Код	Найменування

Загальні характеристики серії

Конструкція	профіль зі шпильками всередині
Дія	двосторонньої дії
Матеріал	алюмінієві кришки, ущільнення NBR, інші частини – див. таблицю кодування
Кріплення	різьбові отвори шпильок, за допомогою передніх і задніх фланців, лап, передньої та задньої підвіски, шарнірів, цапф
Стандартний хід	10 ÷ 2700 мм
Робоча температура	0°C ÷ 80°C (при сухому повітрі -10°C)
Спеціальне виконання	див. таблицю кодування
Робочий тиск	1 ÷ 10 бар
Швидкість (без навантаження)	10 ÷ 1000 мм/с
Робоче середовище	очищене повітря без необхідності маслорозпилення. Потребує встановлення відцентрового фільтру 25 мкм, для забезпечення класу очищення повітря за стандартом ISO 8573-1:2010 [7:8:4].
Датчики	можлива установка тільки датчиків Серії CSH, по причині відсутності пазів на кришках
