Серія 9 (розмір 4)

Параметри сортування:

Опис

Золотникові розподільники з електропневматичним і пневматичним управлінням Серії 9 відповідають стандарту ISO з розміром 4. Наявність пневматичного і електричного способу управління дозволяє вирішувати різні завдання.



НАПРУГА СОЛЕНОЇДУ A80
B 24 V 60/60 Hz 5 V.A.
D 110 V 50/60 Hz 5 V.A.
E 230 V 50/60 Hz 5 V.A.
3 24 V DC 4 W
4 48 V DC 4 W
6 110 V DC -



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ



  Час, мс

Кодування

Позначення

Керування

Повернення

ø,
мм

Тиск,
бар

Витрати,
Нл / мин

Вкл

Вимк

Вага, кг

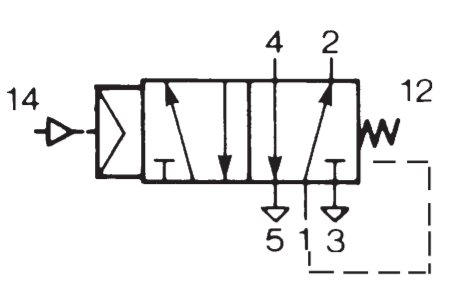

 954-000-35

1  Пневматичне  Пневмомеханічне 19 3 ÷ 10 6600 24 46 0,87

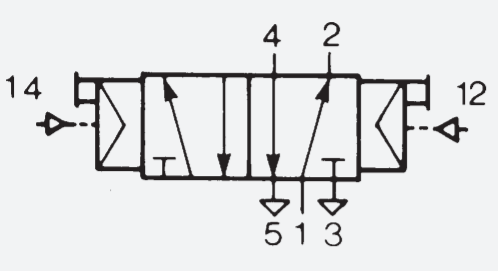

954-000-33

2  Пневматичне  Пневматичне 19 1.3 ÷ 10 6600 14 14 0,87

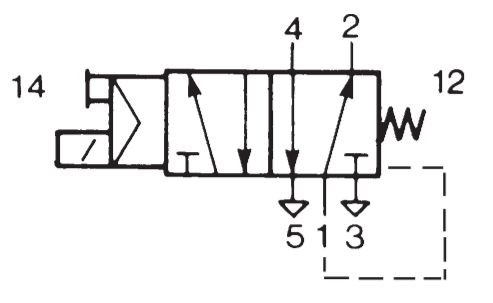

954-000-P15-23

3 Електро-
пневматичне
 Пневмомеханічне  19 3 ÷ 10 6600 39 68 1,12

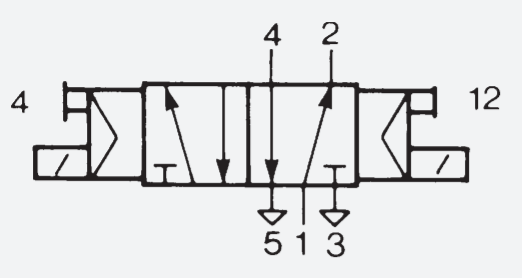

954-000-P11-23

4 Електро-
пневматичне
Електричне 19 1.3 ÷ 10 6600 27 27 1,37



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Робочий тиск

максимальний тиск 10 бар

Номінальний тиск

6 бар

Номінальні витрати

ISO4 = 6600 Нл/хв

Робоче середовище

очищене повітря без необхідності маслорозпилення відповідно до ISO 8573-1:2010 [7:4:4].
Потребує встановлення відцентрових фільтрів 25 мкм і 5 мкм, для забезпечення класу очищення повітря за стандартом ISO 8573-1:2010 [7:8:4].

Робоча температура

від 0°С до +50°С (-10°С при сухому повітрі)
