Серія 63 (Ø32÷125) | | ISO 15552

Description

Пневматичні циліндри 63 Серії були розроблені для забезпечення високої продуктивності і гнучкості експлуатації. Завдяки новій системі регульованого пневматичного демпфування в циліндрах вдалося досягти зниження шуму від удару поршня об кришки. Крім стандартної версії циліндрів, яка може використовуватися в багатьох галузях, були розроблені спеціальні рішення для застосування в харчовій промисловості, сільському господарстві, в натяжних, дозуючих і регулюючих системах. Також розроблені виконання для роботи в умовах екстремальних температур, агресивних середовищах і т. п.

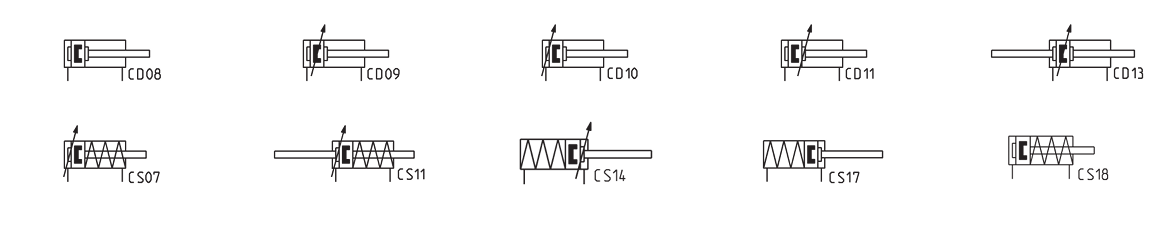

ПНЕВМАТИЧНІ СИМВОЛИ

ТАБЛИЦЯ ЗНАЧЕНЬ СТАНДАРТНОГО ХОДУ ЦИЛІНДРІВ ДВОСТОРОННЬОЇ ДІЇ СЕРІЇ 63

Ø	25	50	75	80	100	125	150	160	200	250	300	320	400	500
32	■ ▲✖	■▲✖	■✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖
40	■▲✖	■▲✖	■✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖
50	■▲✖	■▲✖	■✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖
63	■▲✖	■▲✖	■✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖
80	■▲✖	■▲✖	■✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖
100		■▲✖	■✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖
125		■▲✖	■✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖	✖

■ = односторонньої дії, з передньою поворотною пружиною (стандарт, низько- і високотемпературні);

▲ = односторонньої дії, з задньою поворотною пружиною (стандарт, низько- і високотемпературні)

✖ = двосторонньої дії (стандарт, з низьким тертям, низько- і високотемпературні)

Циліндри з іншим ходом - за запитом

Циліндри Серія 63 з низьким тертям - ПРИКЛАДИ ЗАСТОСУВАННЯ:

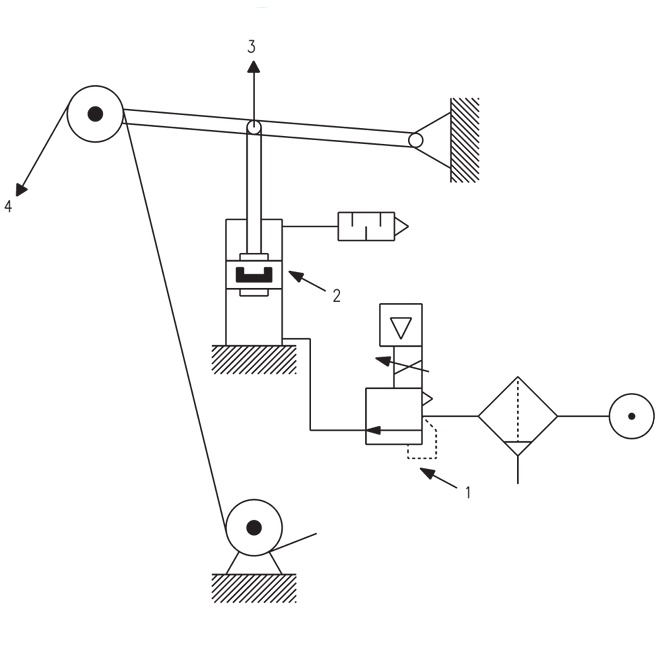

ЦИЛІНДР НА ВИСУВАННЯ

ПОЗНАЧЕННЯ НА МАЛЮНКУ:

1. Пропорційний регулятор тиску з електричним сигналом управління.

2. Циліндр з низьким тертям.

3. Напрямок створення зусилля.

4. Стрічка (трос, ремінь ...).

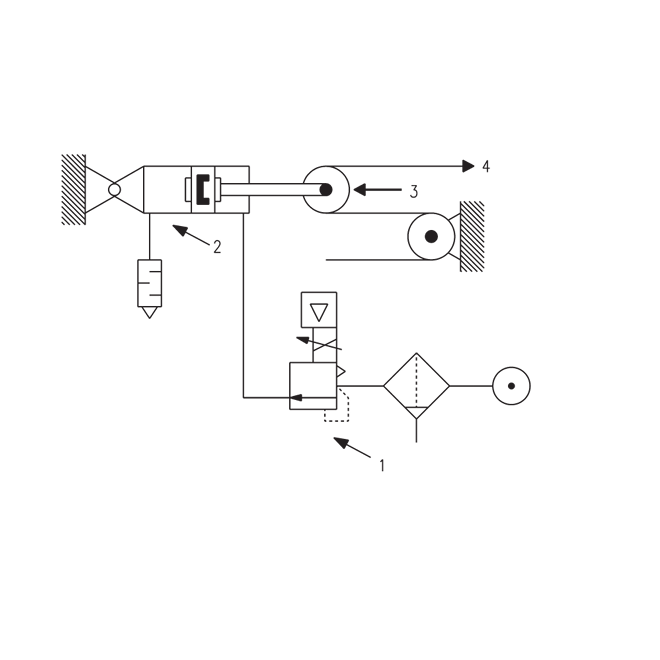

ЦИЛІНДР НА ВТЯГУВАННЯ

Примітка:

У задачах регулювання зусиль натягу разом з циліндрами низького тертя рекомендується застосовувати пропорційні регулятори тиску з електричним сигналом управління. Найбільшу точність регулювання дозволяють отримати регулятори серій K8P, ER, LRPD2.

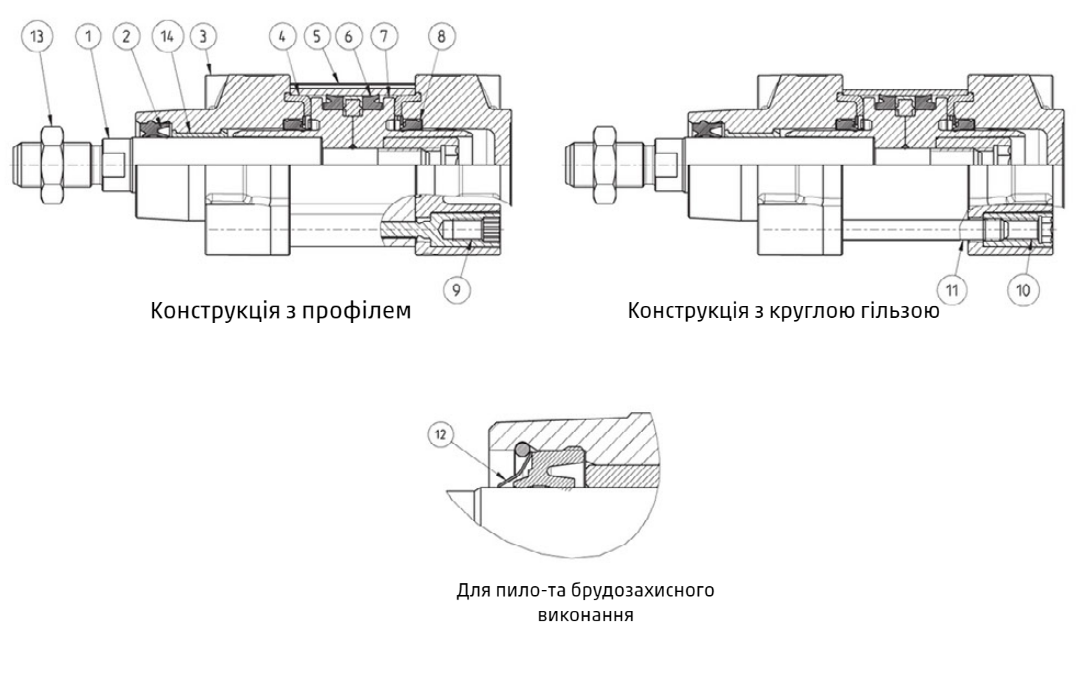

МАТЕРІАЛИ

		Стандарт, профіль	Стандарт, кругла гільза	З низьким тертям (L)	З металевим скребком (G)	Низькотемпературний (Z / Y)	Високотемпературний (W)	Корозієстійкий (C1)
	Деталі
1	Шток	Нержавіюча сталь AISI 420B	Нержавіюча сталь AISI 420B	Нержавіюча сталь AISI 420B	Хромована нержавіюча сталь AISI 420B	Хромована нержавіюча сталь AISI 420B	Нержавіюча сталь AISI 420B	Нержавіюча сталь AISI 420B
2	Ущільнення штока	Поліуретан	Поліуретан	NBR	NBR	Поліуретан -40°C / -50°C	FKM	Поліуретан
3	Кришки	Алюміній	Алюміній	Алюміній	Алюміній	Алюміній	Алюміній	Алюміній
4	Ущільнення між кришкою і гільзою	NBR	NBR	NBR	NBR	Поліуретан -40°C / -50°C	FKM	NBR
5	Екструдований профіль	Анодований алюміній	Анодований алюміній	Анодований алюміній	Анодований алюміній	Анодований алюміній	Анодований алюміній	Анодований алюміній
6	Ущільнення поршня	Поліуретан	Поліуретан	NBR	Поліуретан	Поліуретан -40°C / -50°C	FKM	Поліуретан
7	Поршень	Технополімер (ø 32) або Алюміній (ø 40 ÷ 125)	Алюміній (ø 125) або технополімер (ø 32 ÷ 100)	Алюміній	Алюміній	Алюміній	Алюміній	Алюміній
8	Демпферна манжета	Поліуретан	Поліуретан	Поліуретан	Поліуретан	Поліуретан	FKM	Поліуретан
9	Гвинти	Оцинкована сталь	-	Оцинкована сталь	Оцинкована сталь	Оцинкована сталь	Оцинкована сталь	Оцинкована сталь
10	Гайка шпильки	-	Оцинкована сталь	Оцинкована сталь	Оцинкована сталь	Нержавіюча сталь AISI 303	Оцинкована сталь	Оцинкована сталь
11	Шпилька	-	Оцинкована сталь	Оцинкована сталь	Оцинкована сталь	Нержавіюча сталь AISI 420B	Оцинкована сталь	Оцинкована сталь
12	Скребок штока	-	-	-	Латунь	Латунь	-	-
13	Гайка штока	Оцинкована сталь	Оцинкована сталь	Оцинкована сталь	Оцинкована сталь	Нержавіюча сталь AISI 304	Оцинкована сталь	Нержавіюча сталь AISI 304
14	Направляюча втулка	Технополімер	Технополімер	Технополімер	Технополімер	Технополімер	Сталь + PTFE	Технополімер

Order coding

Code	Title

General characteristics of the series

Конструкція	профіль (збірка самонарізними гвинтами) і кругла гільза (збірка шпильками)
Приєднувальні розміри	ISO 15552
Дія	одно- і двосторонньої дії
Матеріали	див. таблицю
Кріплення	передній / задній фланець, лапи, передня / задня / центральна підвіска, шарніри
Хід (мін. - макс.)	10 ÷ 2500 мм
Робоча температура	тандарт / с низьким тертям: 0 ° C ÷ 80 ° C (при сухому повітрі -20 ° C) високотемпературний (версія W): 0 ° C ÷ 150 ° C (при сухому повітрі -20 ° C) низькотемпературний (версія Z): -40 ° C ÷ 60 ° C (потрібно сухе повітря) низькотемпературний (версія Y): -50 ° C ÷ 60 ° C (потрібно сухе повітря)
Робочий тиск	1 ÷ 10 бар (стандарт / високотемпературний / низькотемпературний); 0,1 ÷ 10 бар (з низьким тертям)
Швидкість	10 ÷ 1000 мм / сек, без навантаження (стандарт, низько- і високотемпературний); 5 ÷ 1000 мм / сек, без навантаження (з низьким тертям і плавним ходом)
Робоче середовище	очищене повітря без необхідності маслорозпилення. Потребує встановлення відцентрового фільтру 25 мкм, для забезпечення класу очищення повітря за стандартом ISO 8573-1:2010 [7:8:4].
