Серія 4

Параметри сортування:

Опис

Електропневматичні розподільники Серії 4 з приєднанням G1/8, G1/4, G3/8 і G1/2, структурою 3/2, 5/2 і 5/3 лин. / Поз. розроблені в двох основних версіях: - з електропневматичним управлінням і пружинним поверненням; - з двостороннім електропневматичним управлінням. Розподільники Серії 4 забезпечені ручним дублюванням, управляються електричними котушками Серій U, G, А8 і Н8. Розподільники з приєднанням G1/2 можуть бути поставлені тільки з котушками серії A6 (32x32 мм).



РЕМКОМПЛЕКТИ



Мод. пневматичного розподільника Кодування ремкомплекту Склад ремкомплекту
434-011-22
434-015-22
434-016-22
434-33
434-34
434-35
434-900
434-905
434-910
434-915
434-945
434-955
KW-434 Кільце ущільнення сепараторів – 4 шт.
Манжета поршня, Ø22 – 2 шт.
Манжета поршня, Ø14– 1 шт.
Манжета сепаратора – 4 шт.
Кільце ущільнення кришки – 2 шт.
Пружина – 1 шт.
432C-015
452C-...
452N-...
  KW-452/452N Кільце ущільнення пілоту, 3х1 – 1 шт.
Кільце ущільнення пілоту, 2х1 – 1 шт.
Кільце ущільнення кришки/пілоту – 2 шт.
Кільце ущільнення сепаратора – 6 шт.
Манжета поршня– 2 шт.
Манжета поршня, Ø21– 1 шт.
Манжета сепаратора – 6 шт.
Пружина – 1 шт.
454-V11-22
454-V15-22
454-V16-22
454-011-22
454-011-294
454-011-295
454-015-194
454-015-195
454-015-22
454-016-22
454-33
454-34
454-35
454-900
454-905
454-910
454-915
454-V11
454-V15
454-011-22IL
454-015-22IL
454-016-22IL
KW-454 Кільце ущільнення кришки – 2 шт.
Кільце ущільнення сепаратора – 6 шт.
Манжета поршня– 2 шт.
Манжета поршня, Ø14– 1 шт.
Манжета сепаратора – 6 шт.
Пружина – 1 шт.
458-015-22
458-016-22
458-33
458-34
458-35
458-011-22
458-015-194
458-015-195
458-011-294
458-011-295
458-011-22IL
458-015-22IL
458-016-22IL
KW-458 Кільце ущільнення кришки/пілоту – 2 шт.
Кільце ущільнення сепаратора – 6 шт.
Манжета поршня, Ø20 – 2 шт.
Манжета поршня, Ø14 – 1 шт.
Манжета сепаратора – 6 шт.
Пружина – 1 шт.
464-011-22
464-33
474-011-22
474-33
474-900
474-905
464-900
464-905
464-011-22IL
474-011-22IL
KW-464-474 Кільце ущільнення кришки/пілоту – 2 шт.
Кільце ущільнення сепаратора – 6 шт.
Манжета сепаратора – 6 шт.
Манжета поршня – 1 шт.
Пружина – 1 шт.
468-011-22
478-011-22
468-33
  KW-468 Кільце ущільнення сепаратора – 6 шт.
Кільце ущільнення кришки, 2х1 – 1 шт.
Кільце ущільнення кришки/пілоту, 20х1 – 1 шт.
Кільце ущільнення кришки – 2 шт.
Манжета сепаратора – 6 шт.
Манжета поршня, Ø20 – 1 шт.
Пружина – 1 шт.



ТИПИ РУЧНОГО ДУБЛЮВАННЯ



ручне дублювання

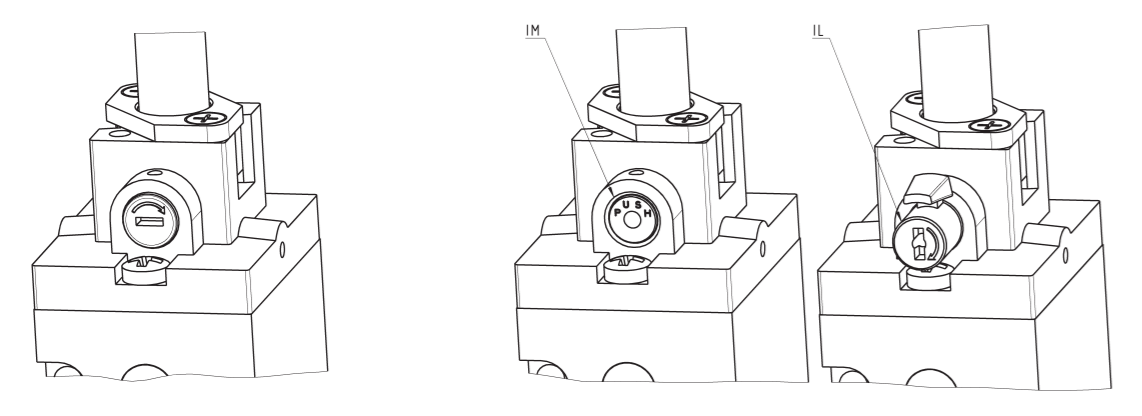

Приклад розподільника з бістабільним ручним дублюванням під викрутку (стандарт).

Приклади розподільників з моностабільною кнопкою (IM) і бістабільним (IL) ручним дублюванням. Обидва виконання доступні тільки за запитом.
Приклад коду для замовлення: 454-015-22IL.

Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Конструкція

золотникового типу

Функція розподільника

3/2, 2х3/2, 5/2, 5/3 лін./поз.

Матеріали

корпус – алюміній,
золотник – неіржавна сталь,
ущільнення – NBR PU

Приєднання

G1/8, G1/4, G3/8, G1/2

Монтаж

у будь-якому положенні

Робоча температура

0°C ÷ 60°C (при сухому повітрі -20°C).

Кліматичне морозостійке виконання "-40°C" за запитом.

Робочий тиск

див. таблицю

Робоче середовище

очищене повітря без необхідності маслорозпилення відповідно до ISO 8573-1:2010 [7:4:4]. Потребує встановлення відцентрових фільтрів 25 мкм і 5 мкм, для забезпечення класу очищення повітря за стандартом ISO 8573-1:2010 [7:8:4].
