Серія 45 Напрямні (Ø12 - Ø100)
3D
Направляючі Серія 45
Направляючі Серія 45
Завантажити каталог

Параметри сортування:

Опис

Напрямні Серії 45 постачаються в трьох різних модифікаціях в залежності від прикладеного навантаження. Моделі типу UT і HT використовують самозмащувальні підшипники ковзання, на відміну від напрямних NHB з кульовим підшипником. Для правильного вибору використовуйте графіки. Чим коротший хід циліндра, тим більше навантаження може переміщувати напрямна.

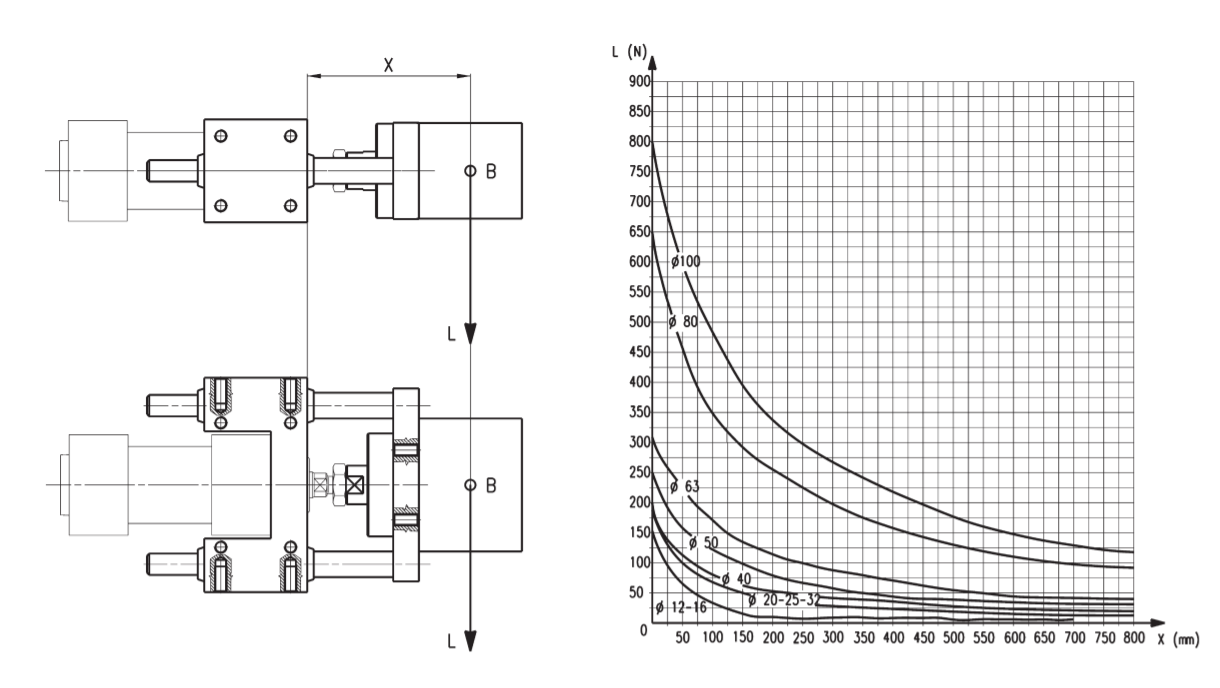

ГРАФІК ЗАЛЕЖНОСТІ МАКСИМАЛЬНОГО РАДІАЛЬНОГО НАВАНТАЖЕННЯ ВІД ПЛЕЧА, 45NUT



1

B = центр прикладання навантаження;

L = навантаження;

X = фіксоване плече + хід фіксованого плеча = відстань від торця кришки циліндра до центру ваги об’єкта (на початку робочого ходу).

Графік 1 – “U” напрямна із підшипниками ковзання (45 NUT)

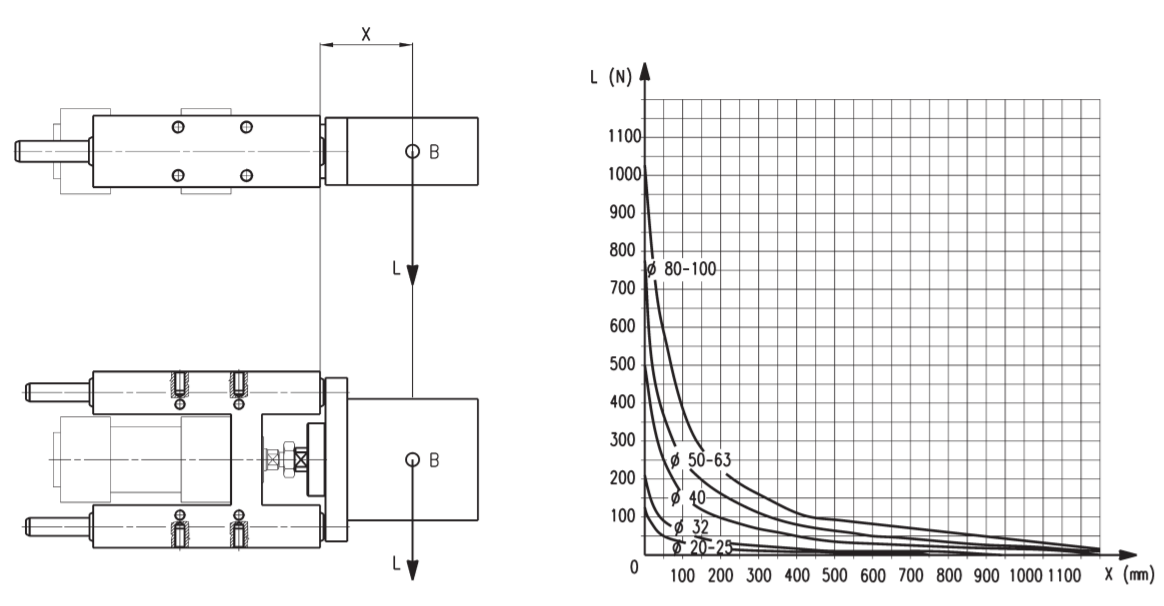

ГРАФІК ЗАЛЕЖНОСТІ МАКСИМАЛЬНОГО РАДІАЛЬНОГО НАВАНТАЖЕННЯ ВІД ПЛЕЧА, 45NHB



2

B = центр прикладання навантаження;

L = навантаження;

X = фіксоване плече + хід фіксованого плеча = відстань від торця передньої кришки циліндра до центру ваги об’єкта, що переміщується (на початку робочого ходу).

Графік 2 – “HB” напрямна із лінійним кульовим підшипником (45 NHB)

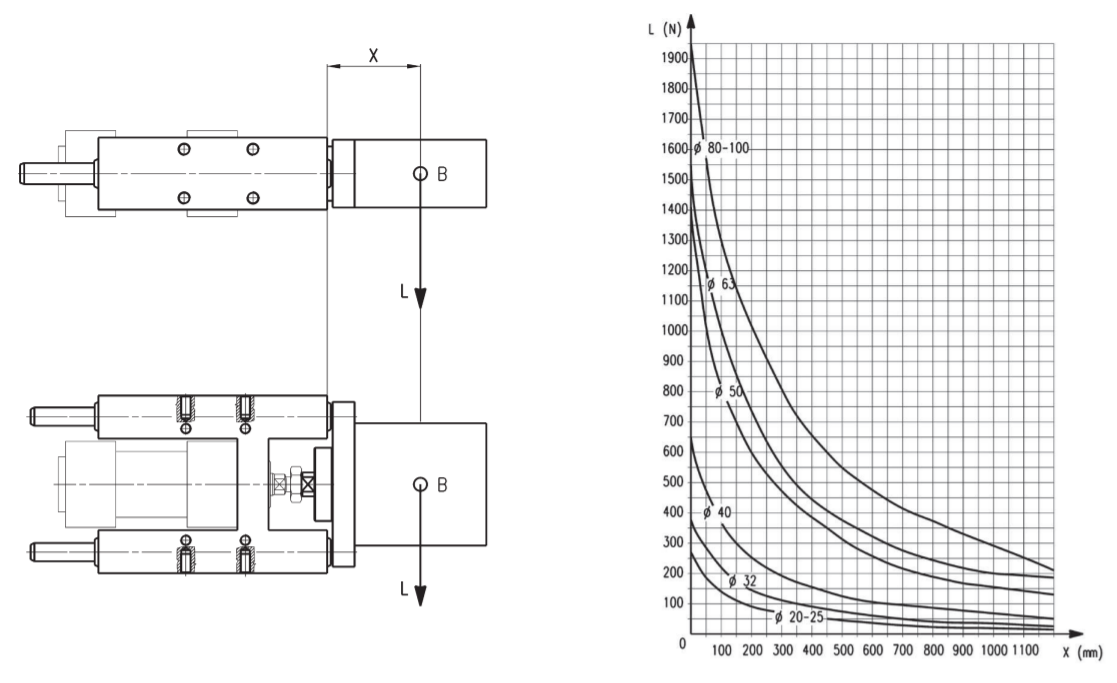

ГРАФІК ЗАЛЕЖНОСТІ МАКСИМАЛЬНОГО РАДІАЛЬНОГО НАВАНТАЖЕННЯ ВІД ПЛЕЧА, 45NHT



3

B = центр прикладання навантаження;

L = навантаження;

X = фіксоване плече + хід фіксованого плеча = відстань від торця передньої кришки циліндра до центру ваги об’єкта, що переміщується (на початку робочого ходу).

Графік 3 – “HT” напрямна із підшипниками ковзання (45 NHT)



Показати більше
Часто купують разом з Серія 45 Напрямні (Ø12 - Ø100)
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії
Дія NUT і NHT не потребують змащування, NHB потребує змащування
Матеріали

корпус – анодований алюміній, стрижні для 45UT і 45HT – нержавіюча сталь AISI 420B

стрижні для 45HB – загартована сталь C50, рухоме кріплення штока – нержавіюча сталь AISI 303 платформа – анодований алюміній

Кріпленняза допомогою різьбових отворів
Хіддив. діаграми
Монтажв будь-якому положенні



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
