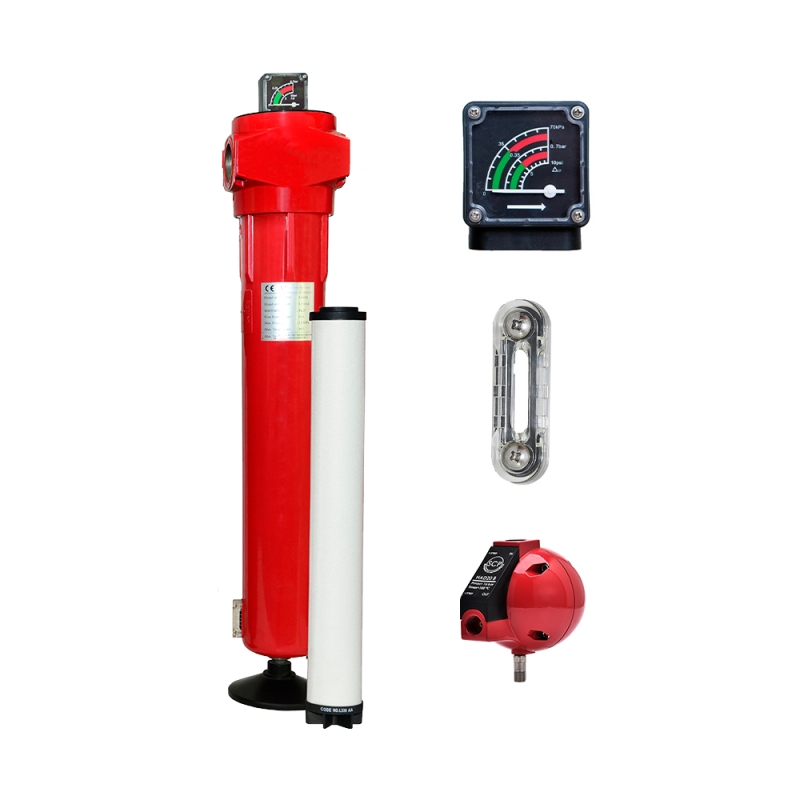

Фільтри Серії FYD

Параметри сортування:

Опис

Фільтри серії FYD розроблені для високоефективного видалення твердих частинок, води, мастила, вуглеводнів, запахів і пари з систем стисненого повітря. Для досягнення необхідної якості стисненого повітря необхідно встановлення відповідного фільтруючого елемента. Для інформації про інші гази зв’яжіться з нашими інженерами.

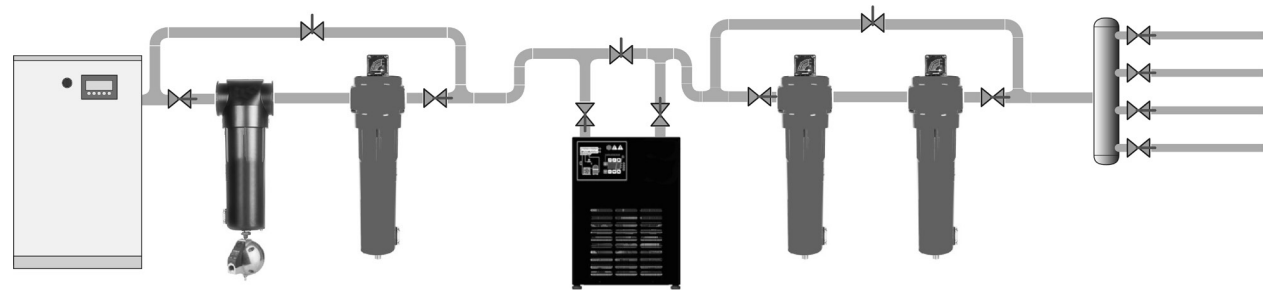

Типова схема встановлення магістральних фільтрів



5



КОДУВАННЯ ЗМІННИХ ФІЛЬТРУЧИХ ЕЛЕМЕНТІВ



Мод. DN, мм Приєднання 5мкм 1мкм 0.01 мкм 0.01 мкм -
FYD - 1/2 - 017 DN15 Rc 1/2 FYD - 017 - 1 FYD - 017 - 2 FYD - 017 - 3 FYD - 017 - 4 FYD - 017 - 5
FYD - 3/4 - 020 DN20 Rc 3/4 FYD - 020 - 1 FYD - 020 - 2 FYD - 020 - 3 FYD - 020 - 4 FYD - 020 - 5
FYD - 1/2 - 030 DN15 Rc 1/2 FYD - 030 - 1 FYD - 030 - 2 FYD - 030 - 3 FYD - 030 - 4 FYD - 030 - 5
FYD - 3/4 - 035 DN20 Rc 3/4 FYD - 035 - 1 FYD - 035 - 2 FYD - 035 - 3 FYD - 035 - 4 FYD - 035 - 5
FYD - 3/4 - 058 DN20 Rc 3/4 FYD - 058 - 1 FYD - 058 - 2 FYD - 058 - 3 FYD - 058 - 4 FYD - 058 - 5
FYD - 1 - 068 DN25 Rc 1 FYD - 068 - 1 FYD - 068 - 2 FYD - 068 - 3 FYD - 068 - 4 FYD - 068 - 5
FYD - 1 - 080 DN25 Rc 1 FYD - 080 - 1 FYD - 080 - 2 FYD - 080 - 3 FYD - 080 - 4 FYD - 080 - 5
FYD - 11/2 - 145 DN40 Rc 1 1/2 FYD -145 - 1 FYD - 145 - 2 FYD - 145 - 3 FYD - 145 - 4 FYD - 145 - 5
FYD - 2 - 220 DN50 Rc 2 FYD - 220 - 1 FYD - 220 - 2 FYD - 220 - 3 FYD - 220 - 4 FYD - 220 - 5
FYD - 11/2 - 260 DN40 Rc 2 1/2 FYD - 260 - 1 FYD - 260 - 2 FYD - 260 - 3 FYD - 260 - 4 FYD - 260 - 5
FYD - 2 - 330 DN50 Rc 2 FYD - 330 - 1 FYD - 330 - 2 FYD - 330 - 3 FYD - 330 - 4 FYD - 330 - 5
FYD - 11/2 - 360 DN40 Rc 2 1/2 FYD - 360 - 1 FYD - 360 - 2 FYD - 360 - 3 FYD - 360 - 4 FYD - 360 - 5
FYD - 11/2 - 405 DN40 Rc 2 1/2 FYD - 405 - 1 FYD - 405 - 2 FYD - 405 - 3 FYD - 405 - 4 FYD - 405 - 5
FYD - 3 - 430 DN80 Rc 3 FYD - 430 - 1 FYD - 430 - 2 FYD - 430 - 3 FYD - 430 - 4 FYD - 430 - 5
FYD - 3 - 620 DN80 Rc 3 FYD - 620 - 1 FYD - 620 - 2 FYD - 620 - 3 FYD - 620 - 4 FYD - 620 - 5



КІЛЬКІСТЬ МАСТИЛА



Залишкова кількість мастила (в рідкій фазі) в системі після фільтру 5мг/м3 0.6 мг/м3 0.01 мг/м3 0.001 мг/м3 -
Залишкова кількість мастила (в парах) в системі після фільтру - - - - 0.004 мг/м3
Ефективність фільтрації твердих частинок - 99.999+% 99.999+% 99.999+% -

Ефективність фільтрації мастила

50+% 80+% 99.9+% 99.999+% 99.999+%



КЛАСИ ЧИСТОТИ СТИСНЕНОГО ПОВІТРЯ ЗГІДНО СТАНДАРТУ ISO 8573-1:2010 [7:5:4] –

повітря класу 7 за твердими частинками, класу 5 за вологою та класу 4 за вмістом мастила



Класи чистоти ISO 8573-1:2010 Тверді частинки Вода Мастило
Гранично допустима кількість частинок у 1 куб. м. Концентрація Точка роси Концентрація води в рідкій фазі Концентрація мастила (у фазах аерозолів, рідин і парів)
  0,1 - 0,5 мкм 0,5 - 1 мкм 1 - 6 мкм мг/м3   г/м3 мг/м3
1 ≤ 20,000 ≤ 400 ≤ 10 / ≤ -70°C / 0,01
2 ≤ 400,000 ≤ 6000 ≤ 100 / ≤ -40°C / 0,1
3 / ≤ 90,000 ≤ 1,000 / ≤ -20°C / 1
4 / / ≤ 10,000 / ≤ +3°C / 5
5 / / ≤ 100,000 / ≤ +7°C / /
6 / / / ≤ 5 ≤ +10°C / /
7 / / / 5-10 / ≤ 0,5 /
8 / / / / / 0,5-5 /
9 / / / / / 5-10 /

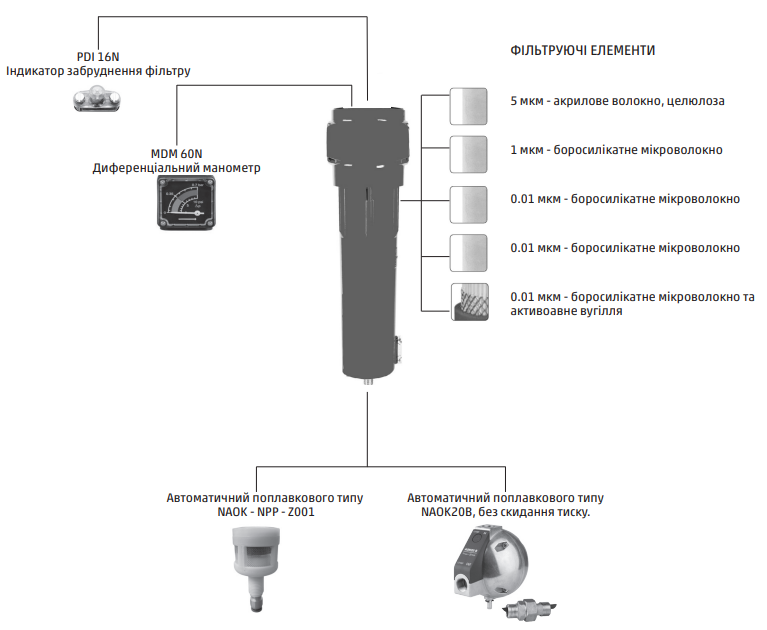

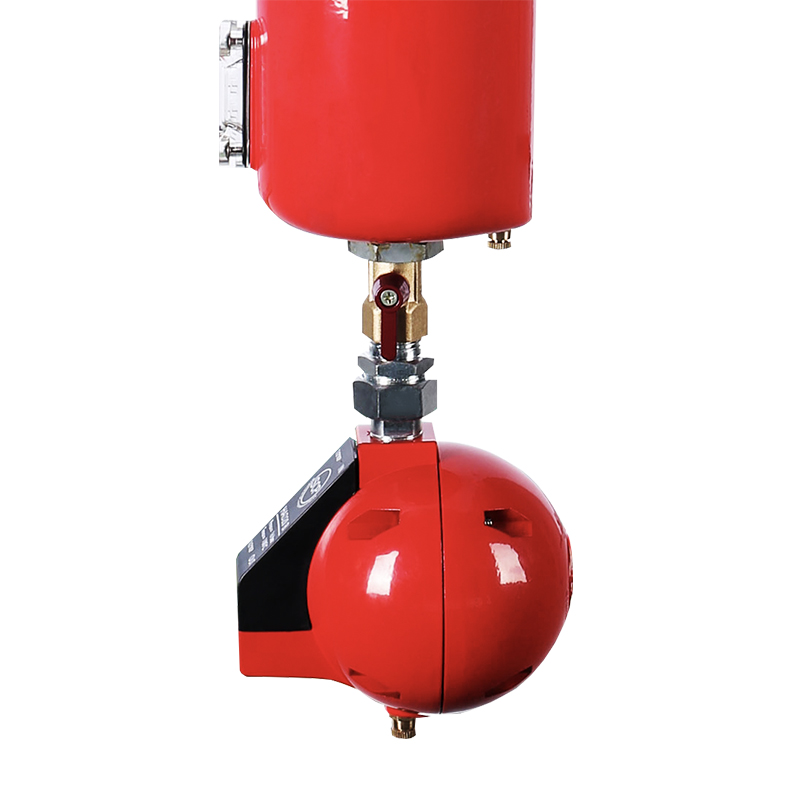

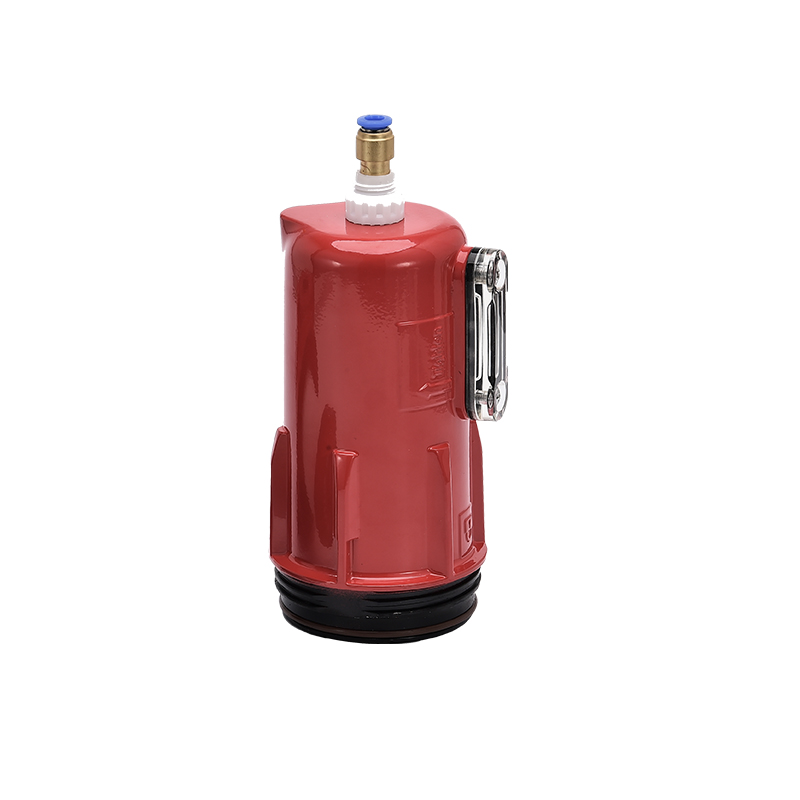

ФІЛЬТРУЮЧІ ЕЛЕМЕНТИ ТА МОДИФІКАЦІЇ



6



ФІЛЬТРУЮЧІ ЕЛЕМЕНТИ





1

грубий фільтр

5 мкм

2

префільтр

1 мкм

3

мікрофільтр

0,01 мкм

4

мікрофільтр

0,01 мкм

5

активоване вугілля

Клас якості за твердими частинками (ISO 8573-1) 7 3 2 1 1(1)
Остаточний вміст мастила (мг/м3 ) - 0,6 <0,1 <0,001 <0,004
Клас яксоті за мастилом (ISO 8573-1) - - 2 1 1

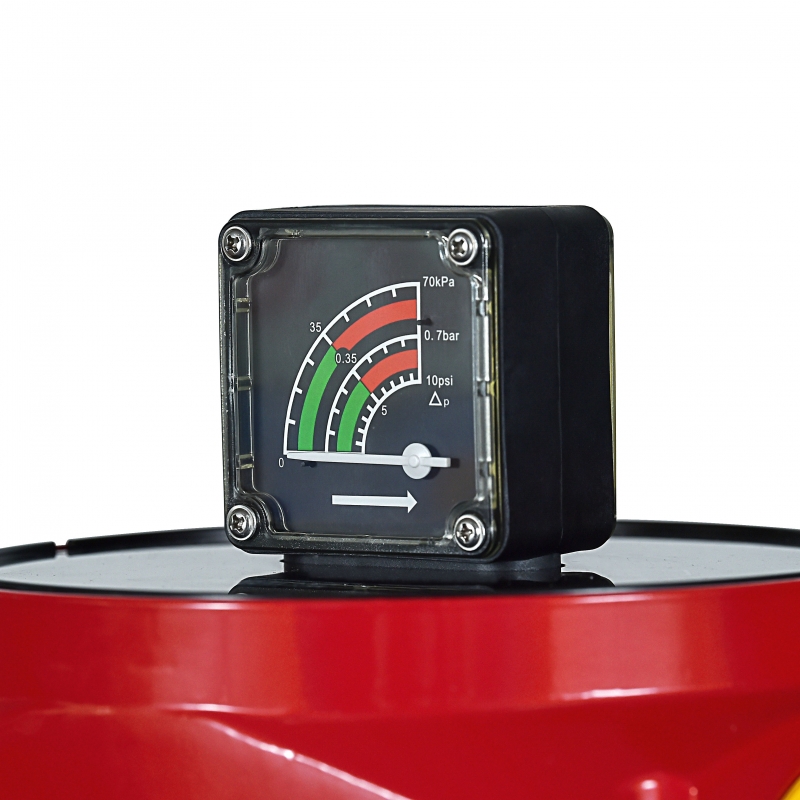

Перепад тиску для нового елемента (мбар) 20 20 50 80 60
Заміна фільтруючого елемента при перепаді тиску (мбар) 600 600 600 600 рекомендуємо кожні 6 місяців
Матеріал фільтру акрилове волокно, целюлоза боросилікатне мікроволокно боросилікатне мікроволокно
активоавне вугілля
Мін. робоча температура (°C) 1,5 1,5 1,5 1,5 1,5
Макс. робоча температура (°C) 65 65 65 65 45



(1) Якщо тиск в системі відмінний від 7 бар, тоді значення реальних витрат необхідно скоригувати.

Приклад 1. ВІД ОБРАНОГО ФІЛЬТРА ДО РЕАЛЬНИХ ВИТРАТ: Якщо обраний фільтр з кодом FYD-1-068 і номінальною продуктивністю 3600 Нл/хв, тоді при тиску живлення 5 бар витрати повітря через фільтр не повинні перевищувати 3600* 0,85 = 3060Нл/хв.

Приклад 2. ВІД ВІДОМИХ ВИТРАТ ДО ВИБОРУ ФІЛЬТРА: Якщо витрати споживача дорівнють 10000 Нл/хв при тиску живлення 9 бар, тоді необхідно вибрати фільтр з витратами більше, ніж 10000 / 1,19 = 8403 Нл/хв, тобто модель з кодом FYD-2-220.

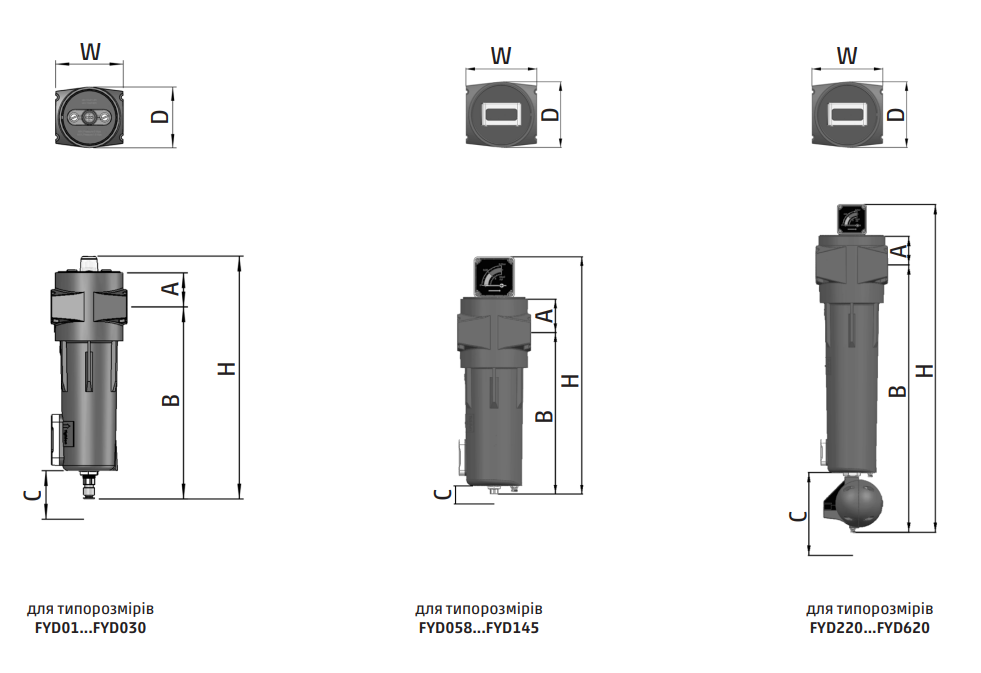

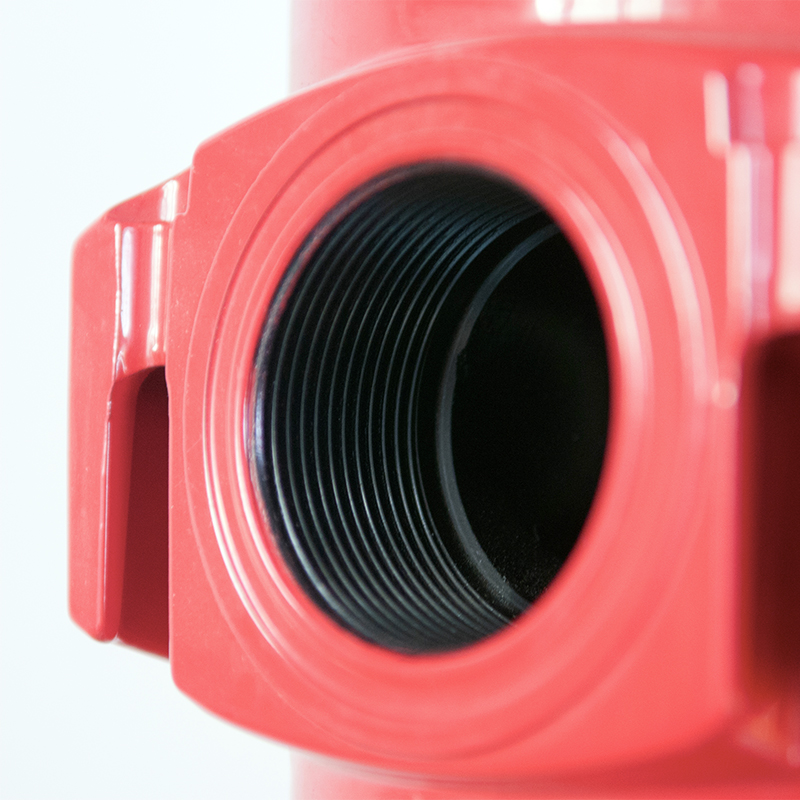

Фільтри в алюмінієвому корпусі Серії FYD — РОЗМІРИ (стандартна комплектація)



1







Мод. DN, мм Приєднання Витрати Розміри, мм
л/хв м3 /год scfm W (Ширина) D (Глибина) H (Висота) A B
FYD - 1/2 - 017 DN15 Rc 1/2 1000 60 35,3 89 79 246 40 186 118
FYD - 3/4 - 020 DN20 Rc 3/4 1500 90 53,0 89 79 246 40 186 118
FYD - 1/2 - 030 DN15 Rc 1/2 1800 108 63,6 89 79 280 40 220 158
FYD - 3/4 - 035 DN20 Rc 3/4 2000 120 70,6 89 79 280 40 220 158
FYD - 3/4 - 058 DN20 Rc 3/4 2800 168 98,9 120 110 377 55 276 195
FYD - 1 -068 DN25 Rc 1 3600 216 127,1 120 110 377 55 276 195
FYD - 1 -080 DN25 Rc 1 4800 288 169,5 120 110 477 55 377 290
FYD - 11/2 - 145 DN40 Rc 1 - 1/2 7200 432 254,2 120 110 477 55 377 290
FYD - 2 -220 DN50 Rc 2 12000 720 423,7 162 151 676 64 566 480
FYD - 11/2 - 260 DN40 Rc 2 - 1/2 14000 840 494,4 162 151 676 64 566 480
FYD - 2 -330 DN50 Rc 2 16000 960 564,8 162 151 984 64 875 780
FYD - 11/2 - 360 DN40 Rc 2 - 1/2 19000 1140 670,7 162 151 984 64 875 780
FYD - 11/2 - 405 DN40 Rc 2 - 1/2 22000 1320 776,6 200 189 757 78 634 560
FYD - 3 - 430 DN80 Rc 3 28000 1680 988,4 200 189 757 78 634 560
FYD - 3 - 620 DN80 Rc 3 37200 2232 1313,6 200 189 1012 78 889 780



КОРЕГУЮЧІ ФАКТОРИ



Робочий тиск (бар) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Корегуючі фактори(2) 0,38 0,53 0,65 0,76 0,85 0,93 1,00 1,07 1,13 1,19 1,23 1,31 1,36 1,41 1,46 1,51
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Робочий тиск

від 1 до 16 бар

Пропускна здатність

1000 ÷ 37200 Нл/хв

Приєднання

G 1/2’’ ÷ G 3’’

Температурний діапазон

1,5°C ÷ 65°C (стандарт)
