Фітинг 1410
3D
1410
1410
1410
1410
Завантажити каталог

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

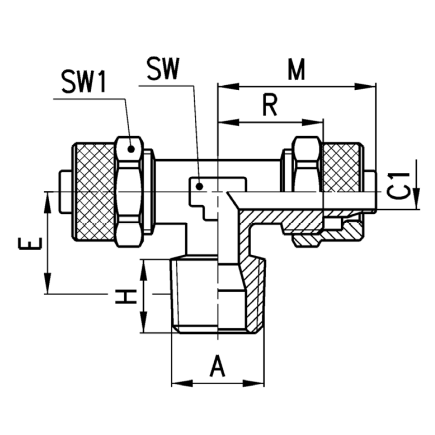

Трійники поворотні



Мод.

Трубка

A

C1

E

H

M

R

SW

SW1

Вага (г)

1410 5/3-1/8

5/3

R1/8

2

12,5

7,5

21,5

15

8

8

16

1410 6/4-1/8

6/4

R1/8

3

12,5

7,5

22,5

15

8

12

25

1410 6/4-1/4

6/4

R1/4

3

15,5

11

22,5

15

10

12

32

1410 8/6-1/8

8/6

R1/8

5

13

7,5

22,5

15

10

14

31

1410 8/6-1/4

8/6

R1/4

5

15,5

11

22,5

15

10

14

35

1410 10/8-1/8

10/8

R1/8

6,5

15

7,5

25,5

17

12

16

47

1410 10/8-1/4

10/8

R1/4

6,5

17

11

25,5

17

12

16

50

1410 10/8-1/2

10/8

R1/2

6,5

21,5

14

28,5

20

16

16

80

1410 12/10-3/8

12/10

R3/8

8,5

19

11,5

30

20

14

19

77

1410 12/10-1/2

12/10

R1/2

8,5

21,5

14

30,5

20,5

16

19

92

1410 15/12,5-1/2

15/12,5

R1/2

11

21,5

14

34

22,5

16

22

107



1410
Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії
Матеріаликорпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон
Приєднанняконічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)
Тискмакс. 25 бар (залежно від трубки)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC
Діаметри трубок5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм
Робоче середовищестиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок
Температура(див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа

Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
