Фітинг 1501 5/3-M5

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.



Кутові неповоротні
Фітинги із ущільненням Мод. 2661

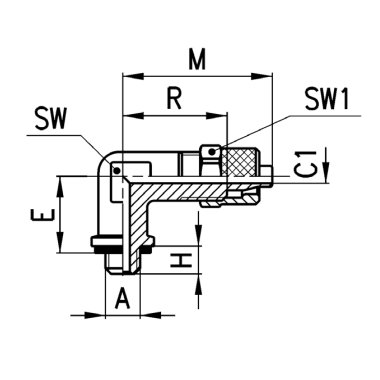

Мод. Трубка А C1 E H M R SW SW1 Вага(г)
1501 5/3-M5 5/3 M5 2 11 4 21,5 15 8 8 10



1
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії



Матеріали

корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

макс. 25 бар (залежно від трубки)

Трубки для приєднання

поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

(див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа
