Фітинг 1521
1521
1521
1521
1521
Завантажити каталог

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

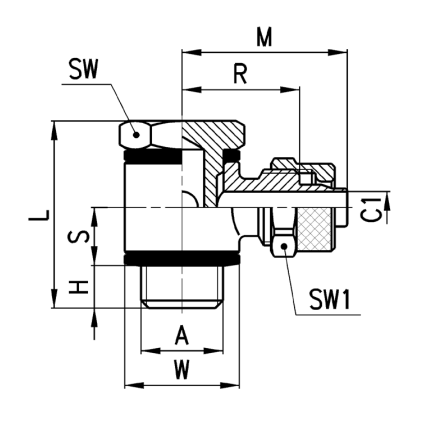

Пустотілий болт + кутова сережка в зборі



Мод.

Трубка

A

C1

H

L

S

M

R

W

SW

SW1

Вага (г)

1521 5/3-M5

5/3

M5

2

3

18

4,5

17

10,5

Ø 9

8

8

10

1521 5/3-1/8

5/3

G1/8

2

6

27

8,5

22,5

16

Ø 14

14

8

26

1521 6/4-M5

6/4

M5

3

3

18

4,5

18

10,5

Ø 9

8

9

11

1521 6/4-1/8

6/4

G1/8

3

6

27

8,5

24

16,5

Ø 14

14

12

31

1521 6/4-1/4

6/4

G1/4

3

8

29,5

8,5

26

18,5

Ø 18

17

12

48

1521 6/4-3/8

6/4

G3/8

3

8

30

8,5

28

20,5

Ø 21

19

12

57

1521 8/6-1/8

8/6

G1/8

5

6

27

8,5

24

16,5

Ø 14

14

14

34

1521 8/6-1/4

8/6

G1/4

5

8

29,5

8,5

26

18,5

Ø 18

17

14

46

1521 8/6-3/8

8/6

G3/8

5

8

30

8,5

28

20,5

Ø 21

19

14

64



1
Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії



Матеріаликорпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон
Приєднанняконічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)
Тискмакс. 25 бар (залежно від трубки)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC
Діаметри трубок5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм
Робоче середовищестиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок
Температура(див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа

Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
