Нова продукція

Фітинг 1525
1525
1525
1525
1525
Завантажити каталог

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

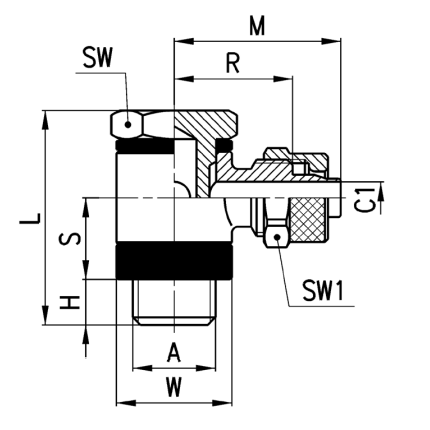

Пустотілий болт + кутова сережка в зборі



Мод.

Трубка

A

C1

H

L

S

M

R

W

SW

SW1

Вага (г)

1525 6/4-1/8

6/4

G1/8

3

6

31

12,5

24

16,5

Ø14

14

12

35

1525 6/4-1/4

6/4

G1/4

3

8

33,5

12,5

26

18,5

Ø18

17

12

48

1525 6/4-3/8

6/4

G3/8

3

8

34

12,5

28

20,5

Ø21

19

12

60

1525 8/6-1/8

8/6

G1/8

5

6

31

12,5

24

16,5

Ø14

14

14

35

1525 8/6-1/4

8/6

G1/4

5

8

33,5

12,5

26

18,5

Ø18

17

14

54

1525 8/6-3/8

8/6

G3/8

5

8

34

12,5

28

20,5

Ø21

19

14

64

1525 10/8-1/8

10/8

G1/8

6,5

6

31

12,5

25

16,5

Ø14

14

16

38

1525 10/8-1/4

10/8

G1/4

6,5

8

33,5

12,5

27

18,5

Ø18

17

16

57

1525 10/8-3/8

10/8

G3/8

6,5

8

34

12,5

29,5

21

Ø21

19

16

69

1525 10/8-1/2

10/8

G1/2

6,5

9

35

12,5

32

23,5

Ø26

27

16

112

1525 12/10-3/8

12/10

G3/8

8

8

34

12,5

31,5

21,5

Ø21

19

19

77

1525 12/10-1/2

12/10

G1/2

8,5

9

35

12,5

33,5

23,5

Ø26

27

19

111

1525 15/12,5-1/2

15/12,5

G1/2

11

9

35

12,5

36,5

25

Ø26

27

22

120



1
Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії
Матеріаликорпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон
Приєднанняконічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)
Тискмакс. 25 бар (залежно від трубки)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC
Діаметри трубок5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм
Робоче середовищестиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок
Температура(див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа

Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.
