Фітинг 1580
3D
1580
1580
1580
1580
Завантажити каталог

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

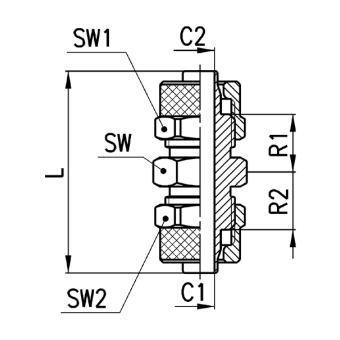

Мод.

Трубка

C1

C2

L

R1

R2

SW

SW1

SW2

Вага (г)

1580 5/3

5/3

2

2

28,5

7,5

7,5

8

8

8

8

1580 6/4

6/4

3

3

34,5

10

10

12

12

12

22

1580 8/6

8/6

5

5

34,5

9,75

9,75

13

14

14

28

1580 10/8

10/8

6,5

6,5

38

10,5

10,5

14

16

16

38

1580 12/10

12/10

8,5

8,5

41

10,5

10,5

17

19

19

55

1580 15/12,5

15/12,5

11

11

45

11

11

22

22

22

80

1580 8/6-6/4

8/6-6/4

5

3

34,5

9,75

9,75

13

12

14

24

1580 10/8-6/4

10/8-6/4

6,5

3

36,5

10,5

10

14

12

16

31



1
Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії
Матеріаликорпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон
Приєднанняконічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)
Тискмакс. 25 бар (залежно від трубки)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC
Діаметри трубок5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм
Робоче середовищестиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок
Температура(див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа

Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
