Фітинг G7565

Параметри сортування:

Опис

Y-подібний перехідник

Для монтажу в цангу

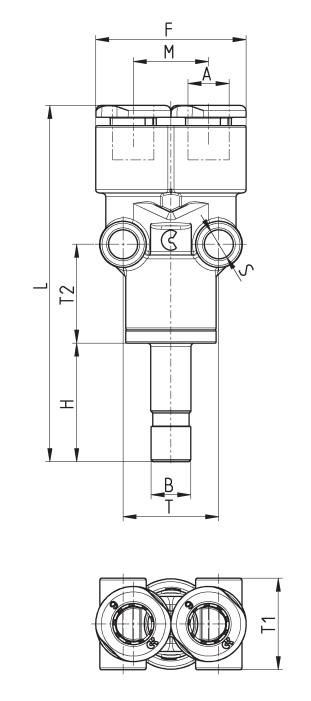

Мод.

A

B

F

H

L

M

S

T

T1

T2

Вага (г)

G7565 4-4

4

4

18,2

16,5

49,5

9

4

10,8

9,5

14

8

G7565 6-6

6

6

23

18

54

11,4

4

14,5

11,5

15

11

G7565 8-8

8 8 27,2 20,5 60,5 13,5 4 17 14 14 17



1



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії



 Діаметри

  ø 4 мм - ø 6 мм - ø 8 мм

Макс. робочий тиск

- 20° / + 40°

+ 40° / + 60°

+ 60° / + 80°

16 бар - 16 бар - 16 бар

16 бар - 16 бар - 15 бар

16 бар - 14 бар - 12 бар

Мін. робочий тиск

  -0,9 бар

Робоча температура

  -20 ÷ +80 (див. характеристики трубок)

Приєднання



трубна циліндрична різьба ISO-228 BSPP трубна конічна різьба ISO-7 BSPT (з попередньо нанесеним PTFE герметиком)

ISO-965 метрична різьба

Трубки для приєднання

  Поліуретан (PU), поліетилен (PE), поліамід (PA), політетрафторетилен (PTFE), поліестер (HY3L), жорстка металева труба з гладким рифленим металевим кінцем

Робоче середовище

  стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів)

Матеріали



(A) Корпус = технополімер (PA66), латунь нікельована

(B) Цанга = технополімер (PA66)

(C) Захватне кільце = неіржавна сталь (AISI 301)

(D) Ущільнення = NBR

(E) Різьба = латунь нікельована
