Серія 62 (Ø32 - Ø100) ISO 15552 DIN | ISO 6431 | VDMA 24562
Серія 62
Серія 62
Завантажити каталог

Параметри сортування:

Опис

Циліндри серії 62 оснащено пристроями демпфування в кінці ходу з регулюванням інтенсивності гальмування. Крім того, дані циліндри можуть бути обладнані механічними засобами демпфування для безударної зупинки.



ТАБЛИЦЯ ЗНАЧЕНЬ СТАНДАРТНОГО ХОДУ ЦИЛІНДРІВ ДВОСТОРОННЬОЇ ДІЇ СЕРІЇ 62



✖ = Двосторонньої



Циліндри з іншим ходом - за запитом

Ø25507580100125150160200250300320400500
32✖✖✖✖✖✖✖✖✖✖✖✖✖✖
40✖✖✖✖✖✖✖✖✖✖✖✖✖✖
50✖✖✖✖✖✖✖✖✖✖✖✖✖✖
63✖✖✖✖✖✖✖✖✖✖✖✖✖✖
80✖✖✖✖✖✖✖✖✖✖✖✖✖✖
100 ✖✖✖✖✖✖✖✖✖✖✖✖✖

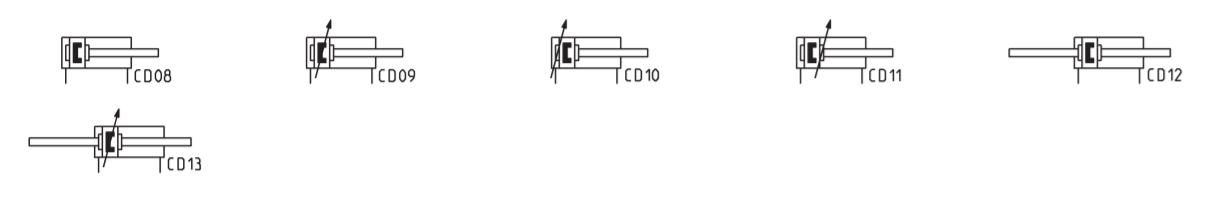

ПНЕВМАТИЧНІ СИМВОЛИ



Пневматические символы













Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії
Конструкціястяжні шпильки всередині профіля
Діядвосторонньої дії
Матеріаликришки – алюміній, поршень – технополімер, шток – катаная неіржавна сталь AISI 420B, гайка штока, шпильки і гайки шпильок – оцинкована сталь, гільза – алюмінієвий профіль, ущільнення штока і поршня – NBR, демпферні манжети – PU (для Ø 80-100 мм: ущільнення поршня PU)
Кріпленнярізьбові отвори шпильок, за допомогою передніх і задніх фланців, лап, центральної, передньої і задньої підвіски, шарнірів, цапф
Хід (мін. - макс.)10 ÷ 2500 мм
Робоча температура0°C ÷ 80°C (при сухому повітрі -10°C)
Спеціальне виконаннядив. “КОДУВАННЯ”
Робочий тиск1 ÷ 10 бар
Швидкість (без навантаження)10 ÷ 1000 мм/с
Робоче середовищеочищене повітря без необхідності маслорозпилення. Потребує встановлення відцентрового фільтру 25 мкм, для забезпечення класу очищення повітря за стандартом ISO 8573-1:2010 [7:8:4].
Магнітний датчикCSH



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
