Фітинг 5053 та 5083

Параметри сортування:

Опис

Швидкороз'ємні з'єднання з замиканням - куплунги - застосовуються для підключення і відключення переносного пневматичного інструменту та пристроїв до магістралі стиснутого повітря, без відключення тиску. Це економить значну кількість часу.

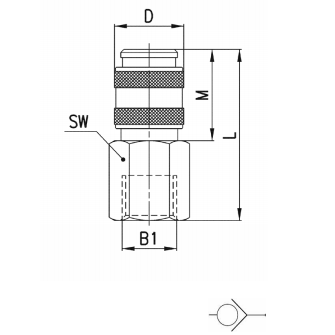

Мод.

B1

Ø

D

L

M

SW

Вага (г)

5053 1/8

G1/8

5

17

37,5

20,5

14

33

5053 1/4

G1/4

5

17

39,5

20,5

17

44

5083 1/4

G1/4

7

25

47,5

34,5

17

88

5083 3/8

G3/8

7

25

49

34,5

20

93

5083 1/2

G1/2

7

25

53

34,5

24

103

5053 5083



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Група

автоматичні клапани з самозакриванням

Конструкція

клапанного типу

Кріплення

різьбове з’єднання

Приєднання

трубна циліндрична різьба ISO 228 (BSP)
Матеріали корпус – нікельована латунь (OT58), в з’єднаннях з цифрою “8” в коді – загартована оцинкована сталь, ущільнення – NBR, кульки – неіржавна сталь

Приєднання

1/8” GAS, 1/4” GAS, 3/8” GAS, 1/2” GAS – для пластикових трубок і гумових шлангів

Робоча температура

0°C ÷ 80°C (при сухому повітрі -20°C)

Робочий тиск

-0,99 ÷ 12 бар

Номінальний тиск

6 бар

Номінальні витрати

див. графік

Умовний прохід

ø5 і ø7 мм

Робоче середовище

стиснене повітря (при використанні інших середовищ, будь ласка, зв’яжіться з нашими інженерами)

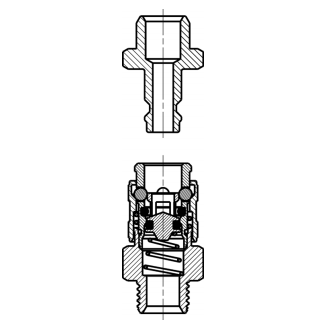

Приклад монтажу



Приклад монтажу

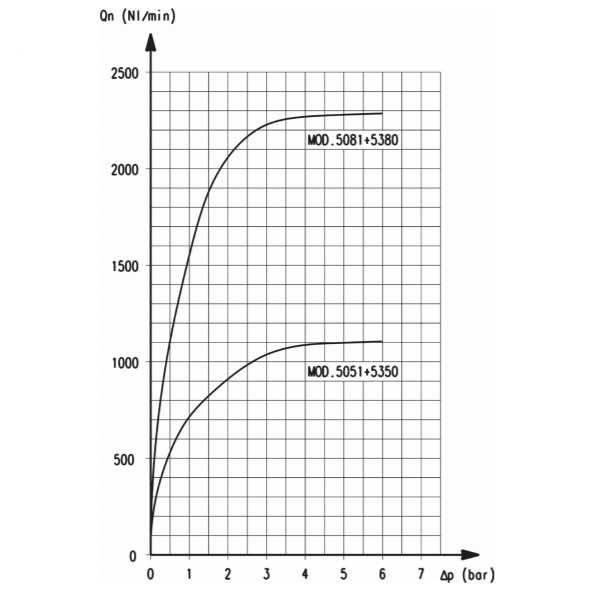

Графік витрати



Графік призначений для вибору потрібної моделі згідно з робочим тиском і необхідною витратою. Вимірювання були проведені на моделях, позначених на графіку, при максимально можливій витраті.



Графік
