Фітинг 5150L та 5180LT

Параметри сортування:

Опис

Куплунги серій 5000L і 5000LT розроблені для з'єднання трубопроводів подачі води, стисненого повітря і масла в рамках технологічних процесів лиття пластика під тиском (цільової сектор застосування). Куплунги серії 5000L і 5000LT забезпечують швидке підключення / відключення трубопроводів нагріву і охолодження прес-форм, а також труб, що виходять з колекторів або джерел води.



Мод.

A

H

L

SW

DU (мм)

Вага (г)

5150L 1/8

G1/8

6

26.5

13

5

11

5150L 1/4

G1/4

8

29

17

5

17

5180L 1/4

G1/4

8

34

17

7

21

5180L 3/8

G3/8

9

35

19

7

25

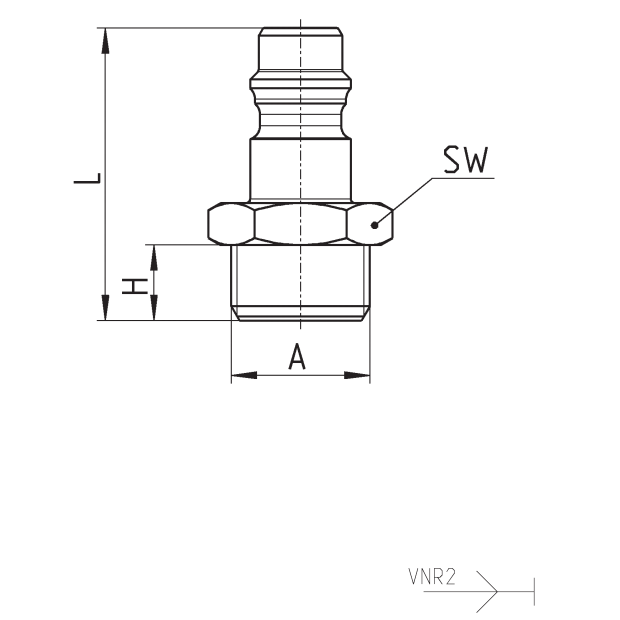

Штекер («ключ», «папа») ШРЗ

5150L та 5180LT



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Група

швидкороз’ємні з’єднання

Конструкція

зворотний клапан сідлового типу

Кріплення

різьбове з’єднання

Приєднання

трубна циліндрична різьба ISO 228 (BSP)
Матеріали

внутрішні / зовнішні частини – латунь пружини і кульки – неіржавна сталь ущільнення – FKM (Viton)

Приєднання

G1/8 – G1/4 – G3/8

Робоча температура

-15°C ÷ 140°C – з водою (200°C – з маслом)

Робочий тиск

-0,99 ÷ 12 бар

Номінальний тиск

6 бар

Номінальні витрати

див. графік

Умовний прохід

ø5 і ø7 мм

Робоче середовище

вода, повітря і масло

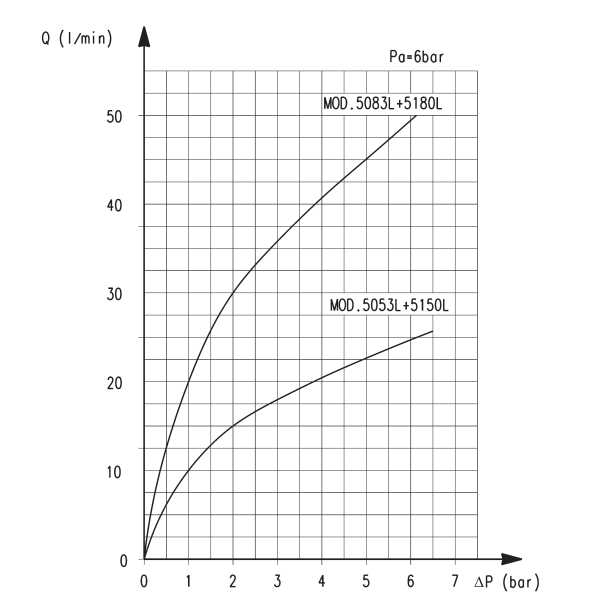

Куплунги типу «L» – принцип дії і витратно-перепадні характеристики (для води)



Розетка («замок», «мама») ШРЗ Серії 5000L містить зворотний клапан сідлового типу, який запобігає будь-які витоки робочого середовища в процесі монтажу / демонтажу трубопроводів.

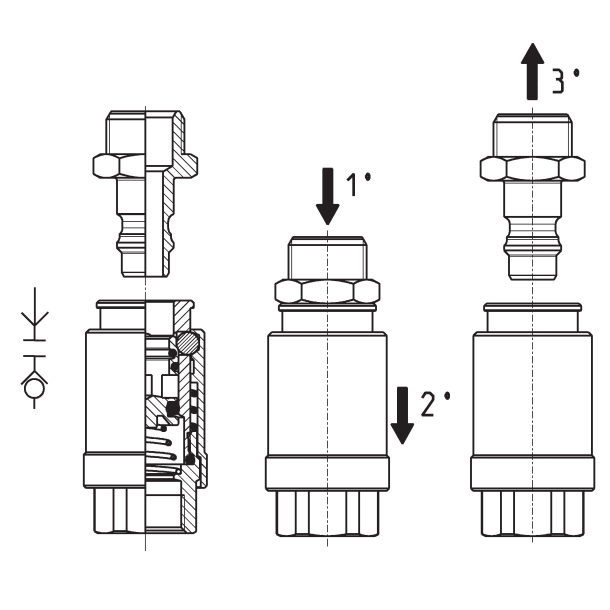

Куплунгі з внутрішнім різьбленням призначені для запобігання випадкового від'єднання. Роз'єднання можливо тільки при натисканні штекера в середину (1 °), потім натисканні муфти розетки (2 °) і далі необхідно потягнути розетку назовні (3 °). Розетка куплунга призначена для запобігання витоку рідини під час підключення і відключення.



1



Діаграма дозволяє вибрати ШРЗ відповідно з необхідною витратою при зазначеному перепаді тиску. Виміри проведені в найкращих умовах існування ШРЗ в потоці (трубопровід з мінімальним тертям, мінімальні довжини магістралей). У разі використання трубопроводів низької якості, витратні характеристики на об’єкті можуть відрізнятися від зазначених на графіку.



Q (л/хв) = Витрати

Δ p (бар) = Спад тиску



графік

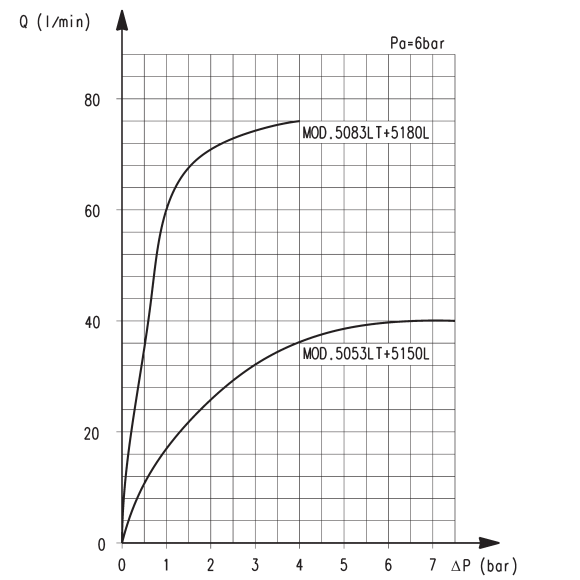

Куплунги типу «LT» – принцип дії і витратно-перепадні характеристики (для води)



Для рішень, які вимагають підвищеної витрати розетка («замок», «мама») ШРЗ в рамках Серії 5000TL доступна у виконанні БЕЗ зворотного клапана. Це рішення дозволяє досягти великих швидкостей потоку, проте не запобігає витоки при демонтажі трубопроводів.

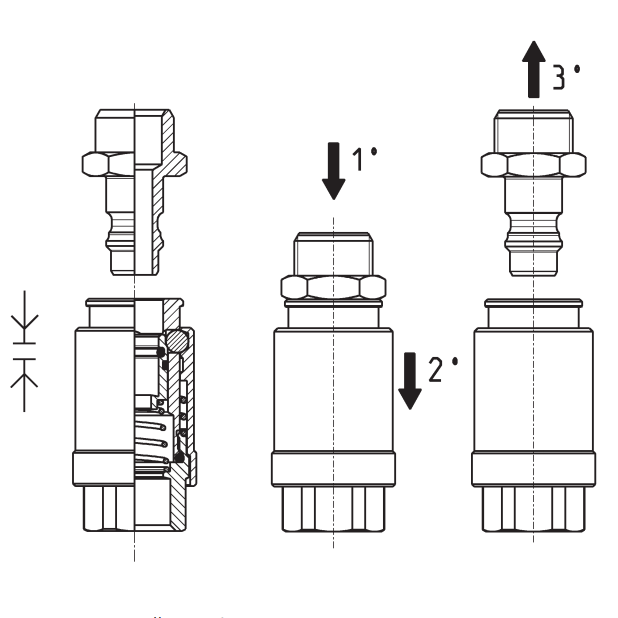

Куплунгі з внутрішнім різьбленням призначені для запобігання випадкового від'єднання. Роз'єднання можливо тільки при натисканні штекера в середину (1 °), потім натисканні муфти розетки (2 °) і далі необхідно потягнути розетку назовні (3 °). Розетка куплунга призначена для запобігання витоку рідини під час підключення і відключення. Для застосувань, що вимагають більш високих витрат, доступна версія куплунга з наскрізним отвором. Це рішення дозволяє збільшити потік робочої середи, але не запобігає витоку під час відключення.



2



Діаграма дозволяє вибрати ШРЗ відповідно з необхідною витратою при зазначеному перепаді тиску. Виміри проведені в найкращих умовах існування ШРЗ в потоці (трубопровід з мінімальним тертям, мінімальні довжини магістралей). У разі використання трубопроводів низької якості, витратні характеристики на об’єкті можуть відрізнятися від зазначених на графіку.



Q (л/хв) = Витрати

Δ p (бар) = Спад тиску



графік
