Фітинг 6522
3D
6522
6522
6522
6522
Завантажити каталог

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.



Фітинги з ущільнюючим кільцем NBR

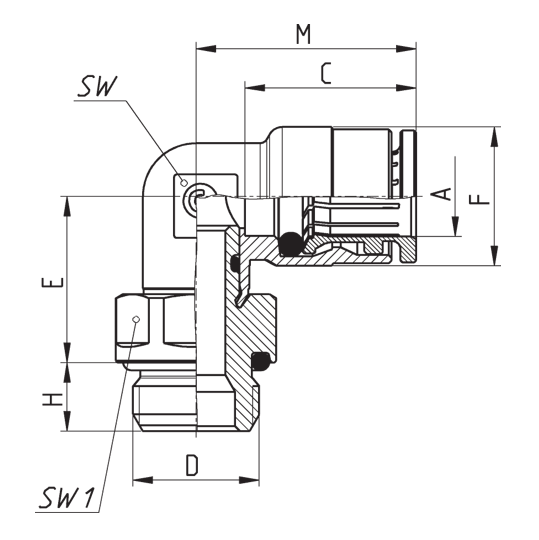

Мод.

A

D

C

E

F

H

M

SW

SW1

Вага (г)

6522 4-M5

4

M5

14,0

12,5

9

4

17,5

8

8

12

6522 4-1/8

4

G1/8

14,0

14,5

9

6

17,5

8

12

15

6522 4-1/4

4

G1/4

14,0

15,5

9

7

17,5

8

15

25

6522 5-M5

5

M5

15,0

12,5

10

4

20,5

9

8

13

6522 6-M5

6

M5

16,0

13

12,7

4

20

9

10

14

6522 6-1/8

6

G1/8

16,0

15

12,7

6

20

9

12

19

6522 6-1/4

6

G1/4

16,0

16

12,7

7

20

9

15

27

6522 8-1/8

8

G1/8

17,5

16

14,2

6

22,5

11

12

22

6522 8-1/4

8

G1/4

17,5

17

14,2

7

22,5

11

15

28

6522 8-3/8

8

G3/8

17,5

17

14,2

7

22,5

11

19

45

6522 10-1/8

10

G1/8

20,2

18,5

16,5

6

26

13

14

30

6522 10-1/4

10

G1/4

20,2

19,5

16,5

7

26

13

15

41

6522 10-3/8

10

G3/8

20,2

19,5

16,5

7

26

13

19

45

6522 10-1/2

10

G1/2

20,2

20,5

16,5

8

26

13

22

53

6522 12-1/4

12

G1/4

19,2

20

19,5

7

26,5

15

17

51

6522 12-3/8

12

G3/8

19,2

20,5

19,5

7

26,5

15

19

56

6522 12-1/2

12

G1/2

19,2

21,5

19,5

8

26,5

15

22

58

6522 14-3/8

14

G3/8

20,2

21,5

21,5

7

28,5

17

19

53

6522 14-1/2

14

G1/2

20,2

22,5

21,5

8

28,5

17

22

61

6522



Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії
Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)



Приклад монтажу

Серія 6000



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
