Фітинг 1250

Опис

Фітинги для з'єднання мідних, латунних і пластикових трубок: ø 4, 6, 8, 10, 12 мм Приєднання: BSP (G1 / 8, G1 / 4), BSPT (R1 / 8, R1 / 4, R3 / 8, R1 / 2)

З'єднувачі панельного монтажу

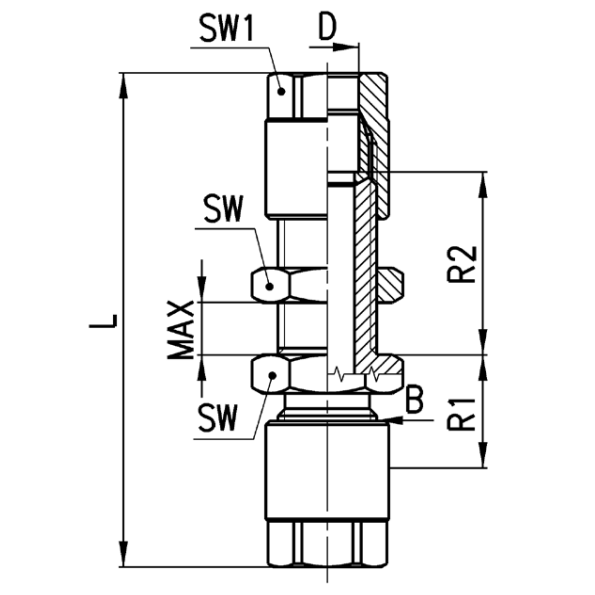

Мод.	D	B	L	R1	R2	MAX	SW	SW1	Вага (г)
1250 4	4	1/8	57,5	12,5	23	12	14	12	40
1250 6	6	1/8	57,5	13	23,5	12	14	12	38
1250 8	8	1/4	65	15	24	13	17	14	67
1250 10	10	3/8	72,5	15	26,5	13	22	17	119

Кодування замовлення

Код	Найменування

Загальні характеристики серії

Матеріали	латунь OT58, покрита нікелем
Приєднання	конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP)
Робочий тиск	макс. 40 бар (залежно від трубки)
Трубки для приєднання	мідні та пластикові
Діаметри трубок	4, 6, 8, 10, 12 мм – для мідних трубок; 6/4, 8/6, 10/8, 12/10 мм - для пластикових трубок
Робоче середовище	стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок
Температура	(див. технічні характеристики трубок)

ПРИКЛАД МОНТАЖУ ФІТИНГУ З ПЛАСТИКОВОЮ ТРУБКОЮ
