Фітинг 1303

Опис

Фітинги для з'єднання мідних, латунних і пластикових трубок: ø 4, 6, 8, 10, 12 мм Приєднання: BSP (G1 / 8, G1 / 4), BSPT (R1 / 8, R1 / 4, R3 / 8, R1 / 2)

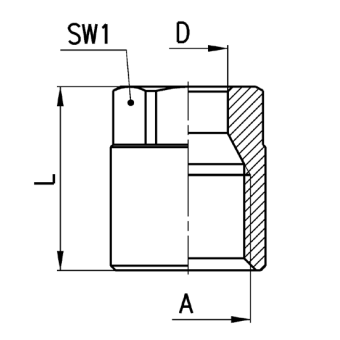

Мод.	D	A	L	SW1	Вага (г)
1303 4-1/8	4	1/8	15,5	12	8
1303 6-1/8	6	1/8	15,5	12	8
1303 8-1/4	8	1/4	19	14	14
1303 10-3/8	10	3/8	21,5	17	24
1303 12-M18x1,5	12	M18x1,5	19,5	19	27

Кодування замовлення

Код	Найменування

Загальні характеристики серії

Матеріали	латунь OT58, покрита нікелем
Приєднання	конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP)
Робочий тиск	макс. 40 бар (залежно від трубки)
Трубки для приєднання	мідні та пластикові
Діаметри трубок	4, 6, 8, 10, 12 мм – для мідних трубок; 6/4, 8/6, 10/8, 12/10 мм - для пластикових трубок
Робоче середовище	стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок
Температура	(див. технічні характеристики трубок)

ПРИКЛАД МОНТАЖУ ФІТИНГУ З ПЛАСТИКОВОЮ ТРУБКОЮ
