Серія 40 (Ø32 - Ø400) ISO 15552 DIN | ISO 6431 | VDMA 24562 (крім Ø400 мм)

Серія 40 (Ø32 - Ø400) ISO 15552 DIN | ISO 6431 | VDMA 24562 (крім Ø400 мм)

Sort options:

Description

Циліндри серії 40 оснащені пристроями демпфування в кінці ходу з регулюванням інтенсивності гальмування. Крім того, поршень має пластикові шайби, що забезпечують безшумну зупинку в крайніх положеннях. У передній кришці пневмоциліндра розташована направляюча бронзова втулка, по якій ковзає шток.

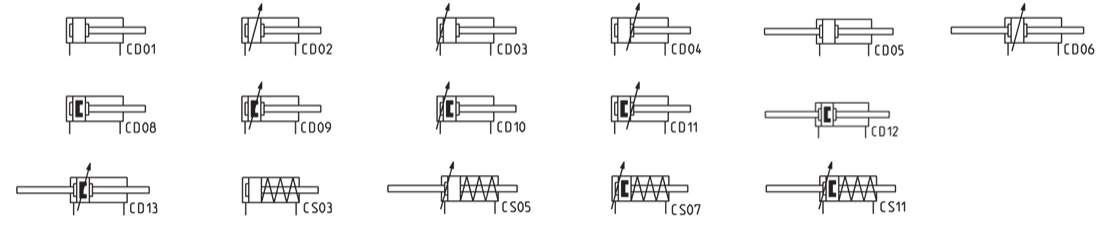

ПНЕВМАТИЧНІ СИМВОЛИ



пневматичні символи



ТАБЛИЦЯ ЗНАЧЕНЬ СТАНДАРТНОГО ХОДУ ЦИЛІНДРІВ ДВОСТОРОННЬОЇ ДІЇ СЕРІЇ 40



= двосторонньої дії 40M2L

= двосторонньої дії 40N2A



Ø 25 50 75 80 100 125 150 160 200 250 300 320 400 500 600 700 800
50
63
80
100
125
160
200
250
320
400



ТАБЛИЦЯ, ЯКА ДЕМОНСТРУЄ ЗУСИЛЛЯ НА ШТОЦІ ЦИЛІНДРІВ



Ø поршня,

мм

Ø штока,

мм

Площа поршня, см2   Робочий тиск, бар
1 2 3 4 5 6 7 8 9 10
Зусилля на штоці в Н (ККД = 0,9)
50 20 безшток.порожнина 19,60 173 346 518 692 865 1037 1210 1382 1556 1729
шток.порожнина 16,48 145 290 436 582 727 872 1017 1163 1308 1454
63 20 безшток.порожнина 31,15 275 550 824 1098 1373 1650 1923 2198 2472 2970
шток.порожнина 28,00 247 494 740 988 1235 1480 1729 1976 2222 2747
80 25 безшток.порожнина 50,25 443 886 1330 1772 2216 2660 3100 3545 3990 4432
шток.порожнина 45,35 400 800 1200 1600 2000 2400 2800 3200 3600 4000
100 25 безшток.порожнина 78,50 692 1385 2077 2770 3460 4154 4847 5540 6320 6923
шток.порожнина 73,60 650 1300 1948 2608 3245 3895 4544 5193 5842 6492
125 32 безшток.порожнина 122,65 1090 2180 3270 4360 5450 6540 7631 8721 9811 10901
шток.порожнина 115,60 1019 2037 3056 4075 5093 6112 7130 8149 9168 10186
160 40 безшток.порожнина 201,00 1786 3572 5358 7144 8930 10716 12502 14288 16074 17860
шток.порожнина 188,50 1674 3349 5023 6697 8372 10046 11721 13395 15069 16744
200 40 безшток.порожнина 314,00 2791 5581 8372 11162 13953 16744 19534 22325 25115 27906
шток.порожнина 301,50 2679 5358 8037 10716 13395 16074 18753 21432 24111 26790
250 50 безшток.порожнина 490,60 4359 8717 13076 17435 21794 26159 30511 34870 39229 43587
шток.порожнина 471,00 4185 8369 12554 16738 20923 25108 29292 33477 37661 41846
320 63 безшток.порожнина 803,80 7146 14292 21438 28584 35730 42876 50022 57168 64314 74160
шток.порожнина 784,20 6971 13943 20913 27884 34855 41826 48797 55768 62739 69710
400 70 безшток.порожнина 1256,64 11095 22190 33285 44379 55474 66569 77664 88759 99854 110948
шток.порожнина 1218,15 10755 21510 32265 43020 53775 64530 75285 86041 96796 107551



Зазначені в таблиці дані отримані з використанням наступних формул:



555 556

Ss - зусилля на штоці при прямому ході, Н

D - діаметр циліндра, см

P - робочий тиск, бар

St - зусилля на штоці при зворотному ході, Н η - ККД

d - діаметр штока, см



ХАРАКТЕРИСТИКА ЦИЛІНДРІВ ОДНОСТОРОННЬОЇ ДІЇ



Ø, мм Хід мін. - макс., мм Зусилля при тиску 6 бар, Н Зусилля пружини в спокої, Н (хід 75 мм) Зусилля стиснутої пружини, Н
50 10...75 1037 60 115
63 10...75 1650 60 115
80 10...75 2660 84 133
100 10...75 4154 84 133



ПРИМІТКА: Розміри L1 і L2 циліндрів односторонньої дії збільшити на 25 мм.



РЕМКОМПЛЕКТИ



Діаметр поршня, мм Кодування ремкомплекта Склад ремкомплекту
32 K02-40-32

Антифрикційне кільце - 1 шт.

Ущільнююче кільце для кришки - 2 шт.

Ущільнююче кільце регулювального гвинта першого типу - 2 шт.

Ущільнююче кільце регулювального гвинта другого типу - 2 шт.

Манжета штока - 1шт.

Манжета поршня - 2 шт.

Манжета гальмівна - 2 шт.

Ударна шайба - 2 шт.

40

50

63

80

100

K02-40-40

K02-40-50

K02-40-63

K02-40-80

K02-40-100

Антифрикційне кільце - 1 шт.

Ущільнююче кільце для кришки - 2 шт.

Ущільнююче кільце регулювального гвинта - 4 шт.

Манжета штока - 1шт.

Манжета поршня - 2 шт.

Манжета гальмівна - 2 шт.

Ударна шайба - 2 шт.

125

160

200

K02-40-125

K02-40-160

K02-40-200

Антифрикційне кільце - 1 шт.

Ущільнююче кільце для кришки - 2 шт.

Ущільнююче кільце поршня - 1 шт.

Ущільнююче кільце регулювального гвинта - 2 шт.

Манжета штока - 1шт.

Манжета поршня - 2 шт.

Манжета гальмівна - 2 шт.

Ударна шайба - 2 шт.

250 K02-40-250

Антифрикційна стрічка поршня - 1 шт.

Антифрикційна стрічка штока - 3 шт.

Ущільнююче кільце для кришки першого типу - 2 шт.

Ущільнююче кільце для кришки другого типу - 2 шт

Ущільнююче кільце поршня - 1 шт.

Манжета штока - 1шт.

Манжета поршня - 2 шт.

Манжета гальмівна - 2 шт.

Ударна шайба першого типу - 2 шт.

Ударна шайба другого типу - 2 шт.

320 K02-40-320

Антифрикційна стрічка поршня - 1 шт.

Антифрикційна стрічка штока - 4 шт.

Ущільнююче кільце для кришки першого типу - 2 шт.

Ущільнююче кільце для кришки другого типу - 2 шт

Ущільнююче кільце поршня - 1 шт.

Манжета поршня - 2 шт.

Манжета штока першого типу - 1шт.

Манжета штока другого типу - 1шт.

Манжета гальмівна - 2 шт.

Ударна шайба першого типу - 2 шт.

Ударна шайба другого типу - 2 шт.

400 K02-40-400 Склад комплекту доступний за запитом в технічний центр



ЦИЛІНДРИ ПНЕВМАТИЧНІ СЕРІЇ 40 ІЗ СПЕЦІАЛЬНИМ ЗАКІНЧЕННЯМ ШТОКА



1

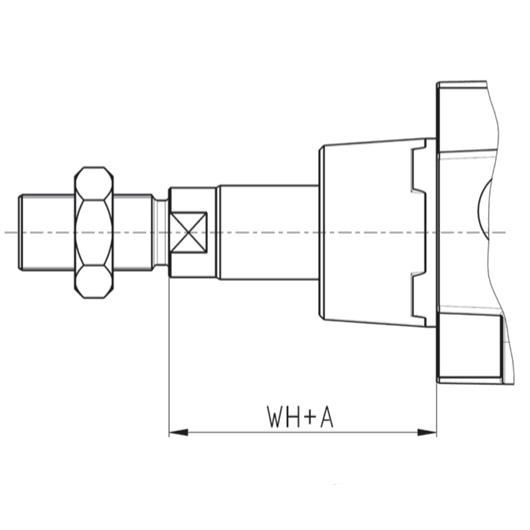

Подовжений шток
В кінці кодування циліндра в дужках вказується розмір А - подовження штока в мм. Максимальне подовження штока А = 500 мм.
Приклад для замовлення:
40M2L050A0100 (50) - шток подовжений на 50 мм.
Для виконання з двостороннім штоком (40M6 ... і 40M7 ...), другий шток буде виконаний без змін.
Кодування спеціальності другого штока виконується через "/".

Приклад для замовлення: 40M6L050A0100 (50/100)



______________________________________________________________________________________________________________________



2

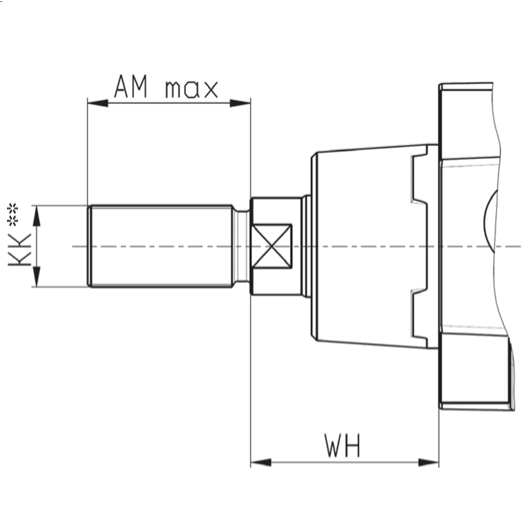

Шток зі спеціальною різьбою
В кінці кодування циліндра в дужках вказуються діаметр різьби, крок і довжина в мм.
Приклад для замовлення:
40M2L050A0100 (M12X1,5-20) - різьба М12, крок 1.5, довжина 20 мм. Доступні варіанти різьб див. в таблиці нижче.
Для виконання з двостороннім штоком (40M6 ... і 40M7 ...), другий шток буде виконаний без змін.
Кодування спеціальності другого штока виконується через "/".

Приклад для замовлення: 40M6L050A0100 (M12X1,5-20 / M10X1,25-40)



______________________________________________________________________________________________________________________



3

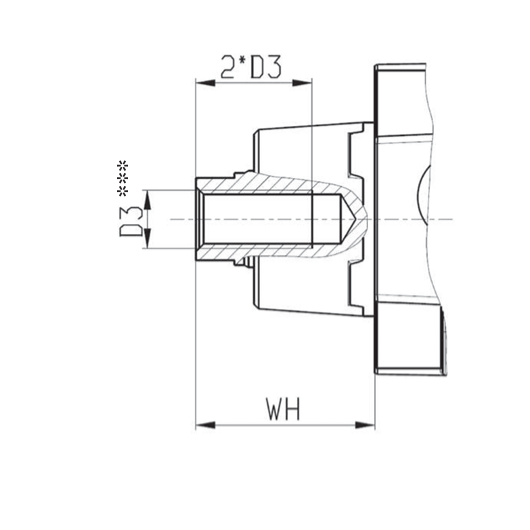

Шток з внутрішньою різьбою
В кінці кодування циліндра в дужках вказується розмір різьби і через тире символ F - внутрішня різьба (female thread).
Приклад для замовлення:
40M2L050A0100 (M8-F) - різьба внутрішня (D3) - М8, глибина різьби 16 мм.
Додаткове вказівка: внутрішня різьба на штоку виготовляється тільки з основним (великим) кроком.
Глибина різьби дорівнює двом діаметрам. Доступні варіанти різьб див. в таблиці нижче.
Для виконання з двостороннім штоком (40M6 ... і 40M7 ...), другий шток буде виконаний без змін.
Кодування спеціальності другого штока виконується через "/".

Приклад для замовлення: 40M6L050A0100 (M8-F / M12X1,5-20)



______________________________________________________________________________________________________________________



= До складу циліндрів із спеціальною різьбою – гайки не входять.

✻✻= Різьба КК – в дужках крок різьби великий і дрібний згідно ISO 965-1:1998.

✻✻✻= Різьба D3 – крок різьби великий, глибина різьбового отвору дорівнює двом діаметрам.

Можливі замовлення комбінованих виконань: подовжений шток та спеціальна різьба. Приклад для замовлення:

40M2L050A0100(50M8-F) – розмір WH подовжений на 50 мм та різьба внутрішня (D3) – М8. Приклад для замовлення:

40M2L050A0100(50M12X1,5-20) – розмір WH подовжений на 50 мм та різьба (KK) – М12, крок 1,5 мм, довжина 20 мм.



ДОСТУПНІ ВАРІАНТИ СПЕЦІАЛЬНОЇ РІЗЬБИ



Ø, мм WH, мм AM max, мм D3 KK
50 37 60 М8, М10, М12 M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5)
63 37 60 М10, М12 M10 (1,5; 1,25; 1),  M12 (1,75; 1,5; 1,25),  М14 (2; 1,5),  M16 (2; 1,5),  М18 (2,5; 1,5),  M20 (2,5; 2; 1,5)
80 46 60 М10, М12, М16 M12 (1,75; 1,5; 1,25),  М14 (2; 1,5),  M16 (2; 1,5),  М18 (2,5; 1,5),  M20 (2,5; 2; 1,5),  М24 (3; 2)
100 51 60 М12, М16 M12 (1,75; 1,5; 1,25),  М14 (2; 1,5),  M16 (2; 1,5),  М18 (2,5; 1,5),  M20 (2,5; 2; 1,5),  М24 (3; 2)
125 65 80 М16, М20 M16 (2; 1,5),  М18 (2,5; 1,5),  M20 (2,5; 2; 1,5),  М24 (3; 2),  М27 (2; 1,5),  М30 (3,5; 2)
160 80 100 М20, М24, М30 M20 (2,5; 2; 1,5),  М24 (3; 2),  М27 (2; 1,5),  М30 (3,5; 2),  М36 (4; 3; 2)
200 95 100 М24, М30 М24 (3; 2),  М27 (2; 1,5),  М30 (3,5; 2),  М36 (4; 3; 2)
250 105 120 М24, М30, М36 М27 (2; 1,5),  М30 (3,5; 2),  М36 (4; 3; 2),  М42 (4,5; 3; 2),  М48 (5; 3; 2)
320 120 140 М36, М42, М48 М36 (4; 3; 2),  М42 (4,5; 3; 2),  М48 (5; 3; 2),  M56 (5,5; 4)



Show more
Order coding
Code Title
General characteristics of the series
Конструкція стяжні шпильки
Дія односторонньої дії з пружинним поверненням; двосторонньої дії

Матеріали

шток із неіржавної сталі AISI 420В (ø50 ÷ ø320 мм) або хромированная сталь (за запитом) алюмінієві кришки, гільза – анодований алюміній, ущільнення – NBR,

інші деталі – див. кодування

Кріплення

по різьбовим отворам шпильок, передній / задній фланець, лапи, центральний / передній / задній підвіс, шарніри

Стандартний хід 10 ÷ 2700 мм
Монтаж в будь-якому положенні
Робоча температура 0°C ÷ 80°C (при сухому повітрі -20°C)
Спеціальне виконання див. кодування
Робочий тиск 1 ÷ 10 бар
Зусилля на штоці див. таблицю “Зусилля на штоці пневмоциліндрів” в додатку
Споживання повітря

див. “Таблиці споживання повітря циліндрами”

Швидкість (без навантаження) 10 ÷ 1000 мм/с
Робоче середовище Очищене повітря без необхідності масляного розпилення згідно ISO 8573-1: 2010 [7: 4: 4]. Потрібна установка відцентрового фільтра 25 мкм, що забезпечує клас очищення повітря за стандартом ISO 8573-1: 2010 [7: 8: 4].
